ข้อมูลระบบ / ขอบเขตงาน
ระบบ
Mode S MSSR Thales RSM 970S (ติดตั้งปี 2008) – ทำงานแบบ 2 Channel (CH.A/CH.1, CH.B/CH.2)
Site
Yangon (RGN) 28 Oct–3 Nov 2026 · Mandalay (MDY) 4–7 Nov 2026
รอบ PM
สัญญาที่ 2 รอบที่ 1 → ทำรายการ Half-yearly (H) เป็นหลัก; รายการ Yearly (Y) ทำเฉพาะที่ DCA อนุญาต
Subsystems
AS 909 Antenna · EA 2000 Antenna Drive · JTA-00-1000 Rotary Joint · AA 2000 Antenna Control Cabinet · AE 2000 Power Distribution · TRC/IR Cabinet (STX 2000NG, MDR, MMXC) · TOM Cabinet (IRIS, RCMS/LTM, CBP IRPC, DPC, NTP)
เอกสารอ้างอิงที่มีในโฟลเดอร์ (Mannual/)
- Thales Radar Health Check proce by DCA – Daily / Monthly / Yearly Maintenance Procedures + Check Lists (RSM 970S)
- 03_STX_2000NG.pdf – STX 2000NG Technical Manual
- 2YM – Mandalay RSM970S Health Check Report – Jan 2025 (ค่า Spec SWR, Peak Power, Encoder, OBA, MDRP)
หมายเหตุ: ในโฟลเดอร์ไม่มี Technical Manual ของ AS 909 / EA 2000 / AA 2000 ฉบับเต็ม ขั้นตอนจึงอ้างอิงจาก DCA Procedure (ซึ่งถอดมาจาก Thales) และ Health Check Report เป็นหลัก
การเตรียมงาน & ความปลอดภัย
- ประสานงาน DCA/ATC ก่อนเริ่มงานทุกวัน – แจ้งรายการที่จะทำ, ช่องที่จะทำ (เลือก Channel ที่ Standby เท่านั้น), ขอ POC ประจำ site
- ยืนยันกับ DCA ว่ารายการใด “ไม่อนุญาตให้วัด” ในรอบนี้ (รอบที่ 1: SWR, Encoder, Peak Power, Oil replacement ถูกงด) แล้วระบุใน Remarks ว่า Not performed due to DCA's requirement
- บันทึก Software version (CBP IRPC / DPC / RCMS / IBIS) และสถานะ alarm ก่อนเริ่มงาน (ถ่ายภาพหน้าจอ RCMS)
- เปิดไฟล์ Checklist (C2R1) + sheet Photo Log – ตั้งชื่อรูปตามรูปแบบ
SITE_MSSR_ItemNo_CH_yyyymmdd_nn.jpg - งานที่เสาอากาศ/Drive: กด Emergency stop / Lock ที่ AA 2000, ติดป้าย “MAINTENANCE IN PROGRESS ON THE ANTENNA”
| เครื่องมือ (Surveillance bag) | ใช้กับ |
|---|---|
| Multimeter (S/N 96430028) | AA 2000 PS1/PS2/PS3, Encoder PSU, AE 2000 |
| Antenna Analyzer (S/N 300297597) + Cable/Connector set | SWR Σ / Ω / Δ |
| R&S Power Meter + NRP-Z81 sensor + attenuator | Peak Power STX 2000NG (ต้องวัดบน Load) |
| Cleaning kit, Blower, แปรงขนนุ่ม, ผ้าสะอาด | Visual inspection & cleaning |
| Laptop + Wireshark | ASTERIX capture (.pcap) |
⚠ งาน TRC/STX: “Switching off the on-line operating channel will disrupt the radar station operation” (STX 2000NG TM Ch.4) – ทำความสะอาด/วัดค่าเฉพาะช่อง Standby และสลับช่องโดยให้ DCA เป็นผู้สั่งจาก RCMS
1. Aerial Subsystem
1.1-a
Radar Antenna (AS 909) – Visual inspection and mechanical check
เครื่องมือ
ไฟฉายกล้องถ่ายรูปประแจ
ขั้นตอนการตรวจสอบ
- ประสาน DCA หยุดหมุนสายอากาศ (Antenna OFF) และ Lock ที่ AA 2000 ก่อนขึ้นพื้นที่สายอากาศ
- ตรวจสภาพ radome, equipped columns และสาย coaxial ว่าไม่มีรอยแตก/ไหม้/น้ำเข้า
- ตรวจว่า connector เสียบแน่นทั้งฝั่ง equipped columns → distributors และ connector ด้านหน้า distributor ที่ขา Σ, Δ, Ω
- ตรวจสนิม/การกัดกร่อนของโครงสร้าง, น็อตยึด, cable gland; ถ่ายภาพจุดที่ผิดปกติ
- ปลด Lock และแจ้ง DCA ให้หมุนสายอากาศกลับตามปกติ – ฟังเสียงผิดปกติขณะหมุน
เกณฑ์ผ่าน (Pass criteria)
ไม่พบความเสียหาย, connector แน่น, ไม่มีสนิม/น้ำเข้า → บันทึก Checked
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
ช่อง CH.A = Checked / ระบุสิ่งที่พบใน REMARKS + รูปใน Photo Log
📘 อ้างอิง Manual: DCA – RSM 970S Yearly Maintenance Procedure (+ Yearly Check List.xlsx) – หัวข้อ AS 909 Visual Inspection and Cleaning
1.1-b
Antenna base level check
เครื่องมือ
Spirit level / Inclinometer
ขั้นตอนการตรวจสอบ
- หยุดหมุนสายอากาศ + Lock
- วาง spirit level บนผิวอ้างอิงของ pedestal/turntable (ผิวที่ machined) 2 แนวตั้งฉากกัน (N-S และ E-W)
- หมุนสายอากาศด้วยมือ/สั่ง step 90° แล้ววัดซ้ำ 4 ตำแหน่ง (ถ้า DCA อนุญาต)
- ตรวจน็อตยึดฐาน (anchor bolts) ว่าไม่หลวม ไม่มีรอยร้าวที่ฐาน
เกณฑ์ผ่าน (Pass criteria)
ฟองอากาศอยู่กึ่งกลาง/ค่าเอียงคงที่เทียบกับรอบก่อน, ไม่มี bolt หลวม
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Checked + ค่าที่อ่านได้ (ถ้ามี inclinometer) ใน REMARKS
⚠ ไม่มีขั้นตอนตัวเลข tolerance ใน Manual ที่มีในโฟลเดอร์ – ใช้การเปรียบเทียบกับผลครั้งก่อน (Yangon/Mandalay รอบที่ 1 = Checked)
📘 อ้างอิง Manual: ไม่มีใน Manual ที่มี – แนวปฏิบัติทั่วไป (ตาม Checklist รอบที่ 1)
1.1-c
SWR measurement (Σ / Ω / Δ)
เครื่องมือ
Antenna AnalyzerCalibration kit (OSL)N-type adaptor / test cable
ขั้นตอนการตรวจสอบ
- ขออนุญาต DCA (รอบที่ 1 ไม่อนุญาต) – ยืนยันช่องที่ Standby และให้ DCA สั่ง TX OFF ของช่องที่จะวัด
- ตั้ง Antenna Analyzer โหมด SWR (S11) ช่วงความถี่ครอบคลุม 1030 MHz และ 1090 MHz (เช่น 1.00–1.12 GHz), Calibrate OSL ที่ปลายสายทดสอบ
- ปลดสาย Σ ที่จุดต่อทดสอบ (ด้าน TRC/diplexer output ไปยัง Rotary joint) แล้วต่อเข้ากับ Analyzer

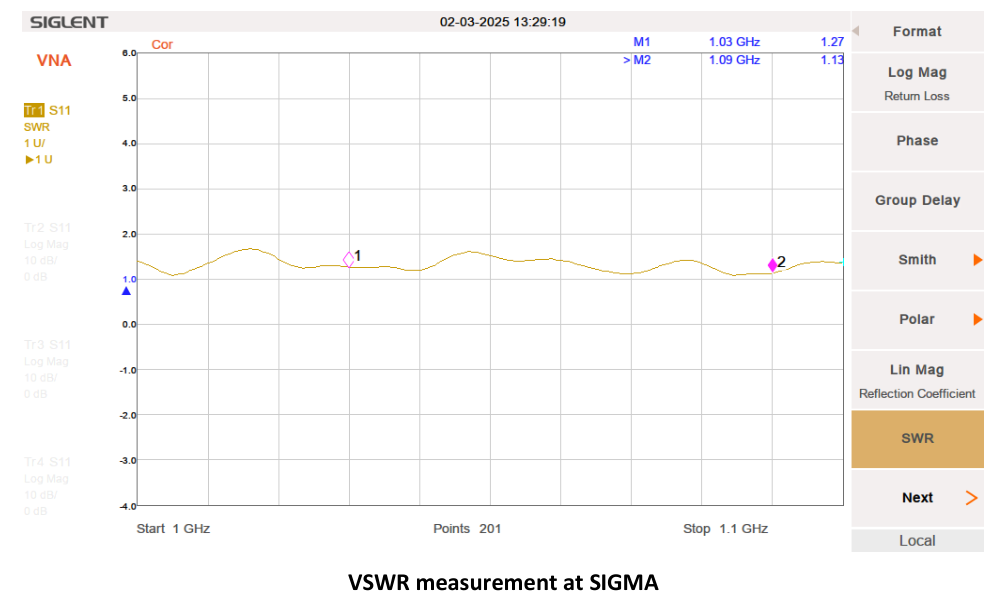

- อ่านค่า marker M1 = 1030 MHz, M2 = 1090 MHz; บันทึก screenshot
- ทำซ้ำกับช่อง Ω (CONTROL) และ Δ (DIFFERENCE)
- ต่อสายกลับ ขันแน่นด้วยแรงที่เหมาะสม แจ้ง DCA ให้กลับเป็นปกติ และตรวจไม่มี alarm ที่ RCMS
เกณฑ์ผ่าน (Pass criteria)
SWR < 1.5 ทุกขา ทั้ง 1030 และ 1090 MHz (อ้างอิง Health check MDY: Σ 1.27/1.13, Ω 1.14/1.15, Δ 1.37/1.25)
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
ค่า SWR 1030/1090 ของ Σ, Ω, Δ ใน REMARKS + screenshot ทุกขา
ผลรอบที่ 1 (สัญญาที่ 1, พ.ย. 2568) ที่ต้องติดตาม: Yangon/Mandalay: ไม่ได้วัด – Do not take measurements due to DCA's requirement
📘 อ้างอิง Manual: Thales – Mandalay RSM970S Health Check Report (TLASFR-24-00085202, Feb 2025) §4.1 SWR measurement, Appendix A1
1.1-d
Encoder
เครื่องมือ
MultimeterOscilloscope (ถ้า DCA มีให้ใช้)
ขั้นตอนการตรวจสอบ
- ที่ด้านหลัง TOM cabinet ตรวจไฟ Power supply indicator ของ Encoder ต้องติดเขียว
- วัดแรงดัน Encoder PSU ที่ขั้วด้านบนของ Power Supply Unit: 5V PSU และ 15V PSU ของ Encoder A และ B

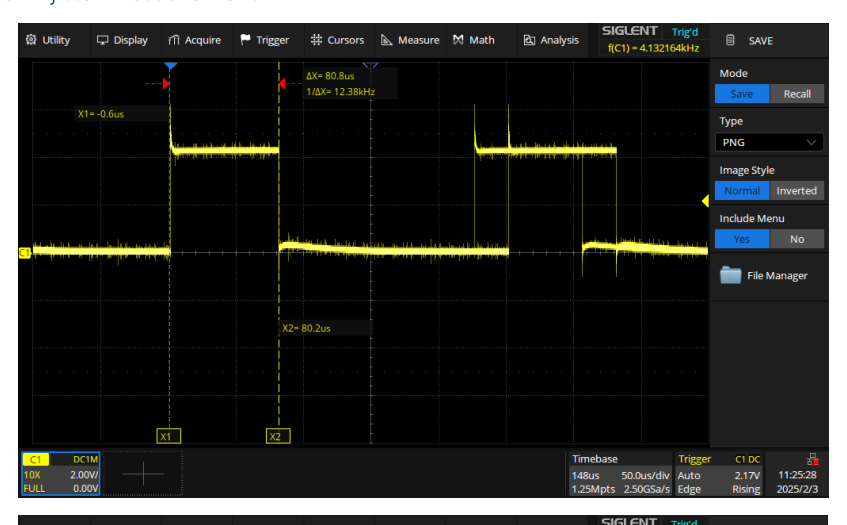

- (ถ้าอนุญาต) วัด ACP pulse width และ jitter ด้วย oscilloscope: คาบ 1 ACP ที่ 15 rpm = 4 s / 16384 = 244 µs; jitter = (ค่าวัด − pulse width)/244 µs
- (ถ้าอนุญาต) วัด delay ระหว่าง ARP ของ MMXC-1 และ MMXC-2
- ตรวจที่ CBP ว่าไม่มี alarm Encoder / North
เกณฑ์ผ่าน (Pass criteria)
5V: 4.75–5.5 V · 15V: 13.5–16.5 V · Jitter < 50% · ARP1/ARP2 delay < 1 ACP (244 µs)
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
ค่าแรงดัน Encoder A/B (+5V, +15V) ลง CH.A/CH.B; jitter/delay ใน REMARKS
ผลรอบที่ 1 (สัญญาที่ 1, พ.ย. 2568) ที่ต้องติดตาม: Yangon/Mandalay: ไม่ได้วัด – DCA's requirement
📘 อ้างอิง Manual: DCA – RSM 970S Monthly Maintenance Procedure – Encoder Voltage Measurement; Thales – Mandalay RSM970S Health Check Report (TLASFR-24-00085202, Feb 2025) §3 Optical Encoders Check
1.2 Antenna Drive Mechanism (EA 2000)
1.2-a
Visual inspection and general cleaning
เครื่องมือ
ผ้าแปรงไฟฉายประแจ
ขั้นตอนการตรวจสอบ
- Lock Antenna Drive Mechanism และติดป้าย MAINTENANCE IN PROGRESS ที่ AA 2000
- ทำความสะอาดและตรวจ Motors (Motor set 1 & 2), Pedestal Housing, Antenna Support Baffle
- ตรวจ (a) ชิ้นส่วนยึดแน่น (b) cable gland/connector แน่น (c) ซีลฝาครอบดี ไม่มีหยดน้ำใต้ฝา (d) ไม่มีการกัดกร่อน (e) ขจัดสนิม/ทาสีซ่อมถ้าจำเป็น
- ตรวจคราบน้ำมันรั่วรอบ Motor reducer / Pedestal / Baffle
เกณฑ์ผ่าน (Pass criteria)
สะอาด, ไม่มีน้ำมันรั่ว, ไม่มีสนิม/ชิ้นส่วนหลวม
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Checked ทั้ง Motor set 1 (CH.A) และ Motor set 2 (CH.B)
📘 อ้างอิง Manual: DCA – RSM 970S Monthly Maintenance Procedure – EA 2000 Visual Check and Inspection; DCA – RSM 970S Yearly Maintenance Procedure (+ Yearly Check List.xlsx) ข้อ 9
1.2-b
Oil level check
เครื่องมือ
ไฟฉายกล้อง
ขั้นตอนการตรวจสอบ
- หยุดมอเตอร์ (ระดับน้ำมันอ่านตอนมอเตอร์หยุด)

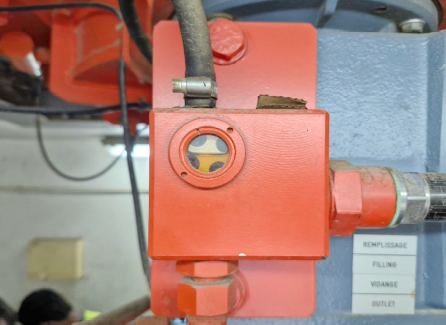

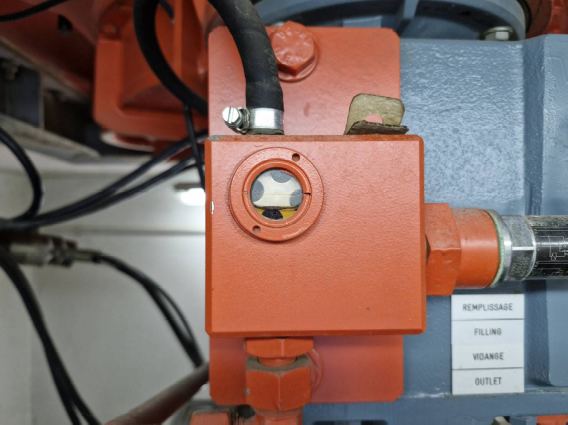

- ดูระดับน้ำมันที่กระจก eyepiece oil level detector ของ Motor reducer 1, 2, Pedestal housing, Antenna support baffle
- ที่ AA 2000 ตรวจไฟแดง Pedestal housing oil level indicator / Reducer oil level indicator ต้อง ดับ
- ถ่ายรูประดับน้ำมันทุกจุดเทียบกับรอบก่อน
เกณฑ์ผ่าน (Pass criteria)
ระดับน้ำมันอยู่ กึ่งกลาง eyepiece เมื่อมอเตอร์หยุด (ขณะหมุนคลาดเคลื่อนเล็กน้อยได้), ไฟเตือน oil level ดับ
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Checked/ค่าระดับ (Low/Middle/High) ของ Motor set 1 = CH.A, Motor set 2 = CH.B + รูป
ผลรอบที่ 1 (สัญญาที่ 1, พ.ย. 2568) ที่ต้องติดตาม: Mandalay: Motor set 1 ระดับต่ำกว่า Motor set 2 อย่างเห็นได้ชัด (ยังอยู่ในช่วงใช้งาน) → เปรียบเทียบรอบนี้ ถ้าลดลงอีกให้แจ้งเป็น CM/เติมน้ำมัน
📘 อ้างอิง Manual: DCA – RSM 970S Monthly Maintenance Procedure – Gear Oil Leakage; DCA – RSM 970S Daily Maintenance Procedure – AA 2000 indicators; DCA – RSM 970S Yearly Maintenance Procedure (+ Yearly Check List.xlsx) – Filling
1.2-c
Oil replacement (support baffle / pedestal housing / motorization assembly)
เครื่องมือ
ถังรองน้ำมันHand pumpน้ำมันเกียร์ SAE-90
ขั้นตอนการตรวจสอบ
- (Yearly – ทำเมื่อ DCA อนุญาตและมีน้ำมันพร้อม) ปิด motor ทั้งสองที่ circuit breaker ของ AA 2000 หรือผ่าน RCMS
- Draining: วางถังใต้ draining & filling cock → เปิด cock → รอจนหมด
- Filling: ต่อสาย hand pump เข้ากับ cock อีกด้านจุ่มในภาชนะน้ำมัน → ปั๊มจนระดับเห็นที่ eyepiece (กึ่งกลาง)
- ปิด cock แล้วตรวจไฟ oil level failure ของชุดนั้นต้องดับ
- ทำกับ Motor reducer (×2), Pedestal housing, Support baffle ตามลำดับ แล้วทดสอบหมุน
เกณฑ์ผ่าน (Pass criteria)
ระดับกึ่งกลาง eyepiece, ไม่มีรั่ว, oil level indicator ดับ
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
ปริมาณน้ำมันที่ใส่ / หรือระบุ “Not performed – Yearly item / DCA's requirement”
ผลรอบที่ 1 (สัญญาที่ 1, พ.ย. 2568) ที่ต้องติดตาม: Yangon/Mandalay: ไม่ได้ทำ (In Yearly Period / DCA's requirement)
📘 อ้างอิง Manual: DCA – RSM 970S Yearly Maintenance Procedure (+ Yearly Check List.xlsx) ข้อ 10–12 Gear Oil Draining and Filling
1.3 Rotary Joint (JTA-00-1000)
1.3
Visual inspection and mechanical check
เครื่องมือ
ผ้าเทปพันกันน้ำแปรงลวด
ขั้นตอนการตรวจสอบ
- ตรวจและทำความสะอาดชุด rotary joint และสาย coaxial
- ตรวจชิ้นส่วนยึดแน่น, cable gland & connector แน่น, ซีลฝาครอบ ไม่มีไอน้ำ/หยดน้ำใต้ฝา
- ตรวจซีลของ connector ภายนอก – พันเทปกันน้ำ (wide adhesive tape) ใหม่ถ้าเสื่อม
- ตรวจสนิม ขจัดและทาสีซ่อม
เกณฑ์ผ่าน (Pass criteria)
ไม่มีการคลายตัว/น้ำเข้า/สนิม
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Checked + รูป
📘 อ้างอิง Manual: DCA – RSM 970S Yearly Maintenance Procedure (+ Yearly Check List.xlsx) – JTA-00-1000 Visual Inspection and Cleaning
1.4 Antenna Control Unit (AA 2000 NGB)
1.4-a
Visual inspection and general cleaning
เครื่องมือ
แปรงขนนุ่มBlowerไขควง
ขั้นตอนการตรวจสอบ
- ประสาน DCA – ปิด Antenna Control Cabinet จาก Power distribution cabinet (AE 2000) แล้วปิดตู้
- ถอด cosmetic panels
- ใช้แปรงขนนุ่มทำความสะอาดอุปกรณ์ทั้งหมด, ตรวจสายไฟ/ขั้วต่อไม่มีร่องรอยความร้อน
- ตรวจ terminal strips ขันแน่น
- ประกอบ panel กลับ เปิดตู้ แล้วทำ start-up procedure
เกณฑ์ผ่าน (Pass criteria)
สะอาด ไม่มีรอยไหม้/ขั้วหลวม
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Checked
📘 อ้างอิง Manual: DCA – RSM 970S Yearly Maintenance Procedure (+ Yearly Check List.xlsx) ข้อ 8
1.4-b
+24V measurement (PS1 / PS3)
เครื่องมือ
Multimeter
ขั้นตอนการตรวจสอบ
- PS1: วัดระหว่าง anode ของไดโอด CR1 (+) กับ TB3_36 (GND)
- PS3: วัดระหว่าง anode ของไดโอด CR2 (+) กับ TB3_36 (GND)
- อ่านค่าแล้วเทียบเกณฑ์
เกณฑ์ผ่าน (Pass criteria)
21 – 27 V DC
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
ค่าแรงดัน (V) – รอบที่ 1: YGN 25.4 V, MDY 26.2 V
📘 อ้างอิง Manual: DCA – RSM 970S Yearly Maintenance Procedure (+ Yearly Check List.xlsx) ข้อ 5–7 (ตาราง PS1/PS2/PS3)
1.4-c
+48V measurement (PS2)
เครื่องมือ
Multimeter
ขั้นตอนการตรวจสอบ
- วัดระหว่าง TB3_33 และ TB3_34 (ขั้วกลับได้ตามทิศ polarization transition)
- PS2 มีเอาต์พุตเฉพาะตอน polarization transition (linear ↔ circular) ผ่าน K28 – ให้ ยกค้างคันโยกแดงของ relay K28 ขึ้นเพื่อจ่าย PS2 ขณะวัด (ต้องขออนุญาต DCA)
- ปล่อยคันโยก K28 กลับ
เกณฑ์ผ่าน (Pass criteria)
43 – 53 V DC
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
ค่าแรงดัน หรือ “No voltage output – polarization transition did not occur” ถ้าไม่ได้รับอนุญาตให้กด K28
ผลรอบที่ 1 (สัญญาที่ 1, พ.ย. 2568) ที่ต้องติดตาม: YGN/MDY: ไม่มีแรงดัน เพราะไม่มี polarization transition → รอบนี้ขอ DCA กด K28 เพื่อวัดจริง
📘 อ้างอิง Manual: DCA – RSM 970S Yearly Maintenance Procedure (+ Yearly Check List.xlsx) – Note (b)&(c) PS2
1.4-d
Safety function check
ขั้นตอนการตรวจสอบ
- ขณะ Antenna Control Cabinet ON: กดปุ่ม T (test) ของ circuit breaker ทีละตัว → breaker ต้อง trip OFF
- Reset breaker ทุกตัวที่ทดสอบ
- ตรวจไฟสถานะ: Motor ON = เขียว; ไฟแดง Pedestal oil level, Reducer oil level, Motor over heat, Brake ON, Over load, Emergency stop, Siren = ดับ
- ทดสอบ Emergency stop/Safety switch (ประสาน DCA) ว่าสายอากาศหยุดและ alarm ขึ้นที่ RCMS แล้ว reset
เกณฑ์ผ่าน (Pass criteria)
Breaker trip ทุกตัว, indicator ถูกต้อง, E-stop หยุดการหมุนได้
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Checked
📘 อ้างอิง Manual: DCA – RSM 970S Yearly Maintenance Procedure (+ Yearly Check List.xlsx) ข้อ 8 (breaker test); DCA – RSM 970S Daily Maintenance Procedure – AA 2000 NGB indicators
1.5 Power Distribution Unit (AE 2000 R)
1.5-a
Visual inspection and general cleaning
ขั้นตอนการตรวจสอบ
- ทำความสะอาดภายนอกตู้ ตรวจรูระบายอากาศ
- เปิดฝา (ถ้าได้รับอนุญาต) ตรวจขั้วต่อ/รอยไหม้/สัตว์รบกวน
- อ่าน temperature controller relay ที่ panel
เกณฑ์ผ่าน (Pass criteria)
สะอาด ไม่มีรอยไหม้ ไม่มีสัตว์รบกวน
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Checked
📘 อ้างอิง Manual: DCA – RSM 970S Daily Maintenance Procedure – AE 2000R; General
1.5-b
Safety function check
เครื่องมือ
Multimeter
ขั้นตอนการตรวจสอบ
- อ่านแรงดันจาก analog voltmeter หน้าตู้ AE 2000R: L1-L2, L2-L3, L3-L1, L1-N, L2-N, L3-N (หรือวัดด้วย multimeter)
- ทดสอบปุ่ม test ของ breaker/RCD (ถ้ามี และได้รับอนุญาต)
- ตรวจไฟแสดงสถานะ/alarm ของตู้
เกณฑ์ผ่าน (Pass criteria)
L-L 400 V −6%/+10% (376–440 V) · L-N 230 V −6%/+10% (216–253 V)
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
ค่าแรงดันทั้ง 6 ค่าใน REMARKS
📘 อ้างอิง Manual: DCA – RSM 970S Daily Maintenance Procedure – AE 2000 R Main Voltage (Daily Check List ข้อ 4–9)
2. TRC Cabinet (Interrogator/Receiver)
2
Air filter cleaning
เครื่องมือ
Blower / Vacuumแปรง
ขั้นตอนการตรวจสอบ
- ระบุตำแหน่งแผ่นกรองของ TX/RX fan unit ใน TRC cabinet ของแต่ละช่อง
- ถอดแผ่นกรองช่อง Standby ก่อน ทำความสะอาดด้วย blower/vacuum (ห้ามใช้ตัวทำละลาย)
- ประกอบกลับ ตรวจพัดลมหมุนปกติ ไม่มี alarm แล้วทำอีกช่อง
เกณฑ์ผ่าน (Pass criteria)
แผ่นกรองสะอาด ไม่ขาด/เสื่อม; ถ้าเสื่อมให้แจ้งเปลี่ยน (Yearly = replacement)
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Checked CH.A/CH.B
ผลรอบที่ 1 (สัญญาที่ 1, พ.ย. 2568) ที่ต้องติดตาม: YGN: ทำความสะอาดเท่านั้น (replacement เป็นงาน Yearly)
📘 อ้างอิง Manual: DCA – RSM 970S Monthly Maintenance Procedure – TRC Fan Unit general cleaning
2.1-a

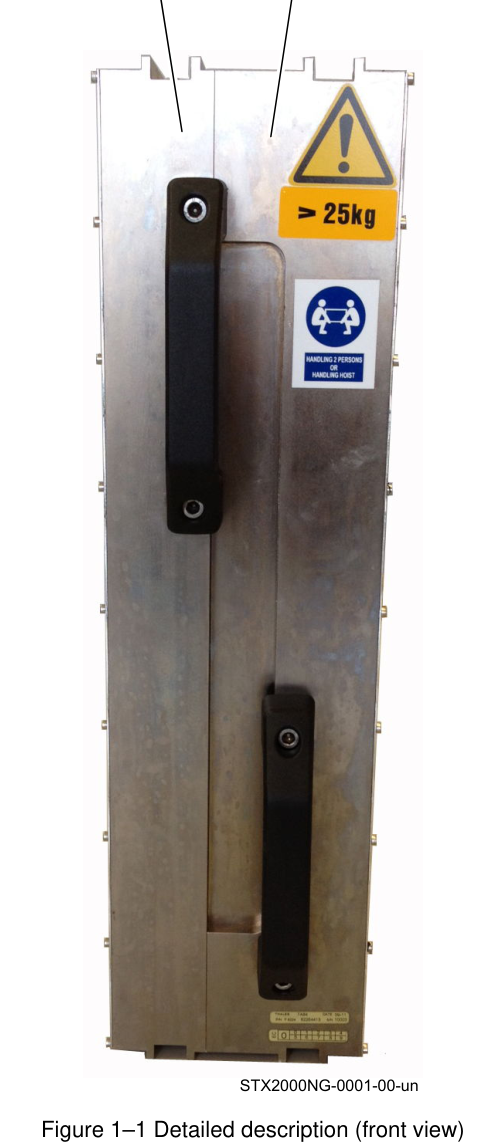

Transmitter STX 2000(NG) – Visual inspection and general cleaning
เครื่องมือ
BrushRags
ขั้นตอนการตรวจสอบ
- เปิดประตูหน้า cabinet
- ปัดฝุ่นที่ front panel

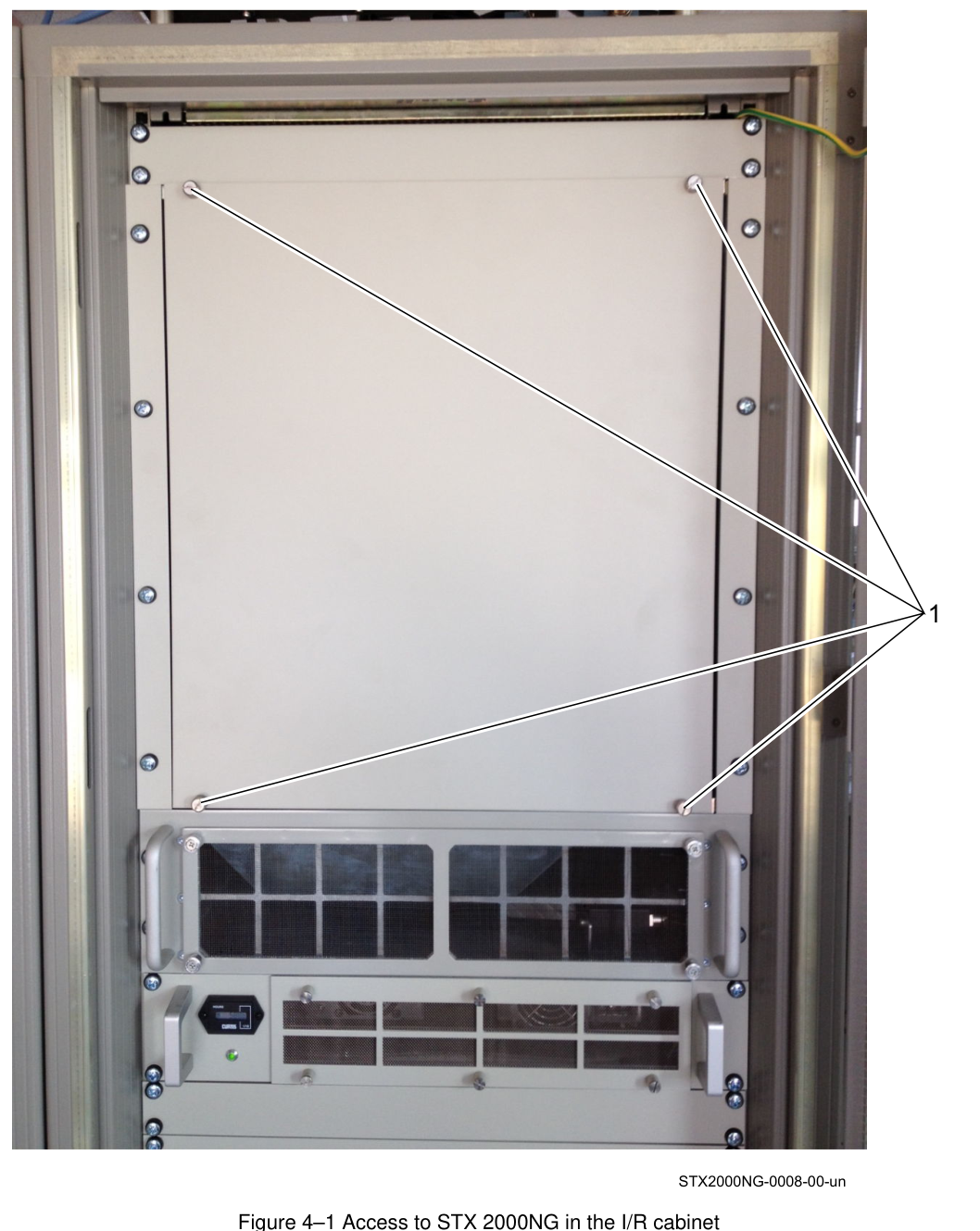

- คลายสกรู 4 ตัวของ blind panel (item 1) แล้วถอดออก
- ปัดฝุ่นภายใน
- ใส่ blind panel กลับ ขันสกรู 4 ตัว
- ปิดประตู cabinet – ตรวจ RCMS mimic STX ต้องไม่เป็นสีแดง
เกณฑ์ผ่าน (Pass criteria)
สะอาด, ไม่มี alarm หลังปิดงาน (Duration ~5 min/ช่อง)
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Checked CH.A / CH.B
⚠ Switching off the on-line operating channel will disrupt the radar station operation – ทำเฉพาะช่อง Standby
📘 อ้างอิง Manual: Thales – STX 2000NG Technical Manual GB 62 595 999-194, Chapter 4 – Visual inspection and cleaning (p.4-5/4-6)
2.1-b
Peak Power measurement – SUM P1/P3 และ CONTROL P2
เครื่องมือ
R&S Power Meter + NRP-Z81AttenuatorLoad bench (dummy load)Test cable (ทราบ loss)
ขั้นตอนการตรวจสอบ
- ขออนุญาต DCA (รอบที่ 1 ไม่อนุญาต) – วัดบน Load เท่านั้น
- เลือก channel ที่จะวัดเป็น ON LINE ตามที่ DCA กำหนด / หรือช่อง standby ที่ต่อ load
- ใน CBP ตั้ง full power 360°: IR MAP 1 → Number of programmed sectors = 1, Transmission enable = true, Sum attenuation = 0 dB, Control attenuation = 0 dB
- Operational pattern: Number of scans for interlacing = 1, azimuthal areas = 1, period = 1, KIND = ALL_CALL, AC interrogations = P1P2M3A
- ต่อ attenuator + power sensor ที่จุดวัด SIGMA → อ่าน peak power (บวกค่า attenuator + cable loss)
- ทำซ้ำที่ CONTROL channel (P2)
- คืนค่า parameter CBP เดิม (backup ไว้ก่อนแก้ – ดูข้อ 3.2)
เกณฑ์ผ่าน (Pass criteria)
SUM ≥ 62.8 dBm, CONTROL ≥ 62.8 dBm (Health check MDY: Σ 63.01/63.57, Ω 63.60/63.72 dBm)
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
ค่า dBm ของ CH1/CH2 สำหรับ SUM และ CONTROL
ผลรอบที่ 1 (สัญญาที่ 1, พ.ย. 2568) ที่ต้องติดตาม: YGN/MDY: ไม่ได้วัด – DCA's requirement
📘 อ้างอิง Manual: DCA – RSM 970S Yearly Maintenance Procedure (+ Yearly Check List.xlsx) ข้อ 21–22 Peak Power Measurement (Block Diagram-1); Thales – Mandalay RSM970S Health Check Report (TLASFR-24-00085202, Feb 2025) §4.2
2.2-a
MDR & MMXC – Visual inspection and general cleaning
เครื่องมือ
แปรง antistaticBlower
ขั้นตอนการตรวจสอบ
- ตรวจและทำความสะอาด Receiver (MDR), Interface driver module, Control/SUM HPA module, Power supply unit, Fan unit ในช่อง Standby
- ตรวจไฟ internal failure LED ทุกโมดูลต้อง ดับ (Power supply indicator, Interface driver, Control HPA, SUM HPA)
- ตรวจสาย/connector แน่น
เกณฑ์ผ่าน (Pass criteria)
สะอาด, ไม่มี LED failure
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Checked CH.A/CH.B
📘 อ้างอิง Manual: DCA – RSM 970S Monthly Maintenance Procedure – TRC General Inspection and Cleaning; DCA – RSM 970S Daily Maintenance Procedure – TRC Cabinet
2.2-b
OBA (Off-Boresight Angle) check
เครื่องมือ
Laptop CBP / IRIS
ขั้นตอนการตรวจสอบ
- ถ้ามี SMS beacon/site monitor ใช้ได้: ตรวจ OBA ผ่าน test target ที่ CBP
- ถ้าไม่มี (เหมือน Health check MDY): ตรวจด้วย opportunity traffic – เลือก target ที่บินผ่าน ดู azimuth/plot ต่อเนื่องและไม่มี split
- ตรวจ LLT (Long Loop Test) ผลผ่านใน CBP/RCMS
- บันทึกภาพหน้าจอผล
เกณฑ์ผ่าน (Pass criteria)
OBA และ LLT test ผ่าน (correct)
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Checked + screenshot
📘 อ้างอิง Manual: Thales – Mandalay RSM970S Health Check Report (TLASFR-24-00085202, Feb 2025) §4.3 OBA check
3. TOM Cabinet (IRIS / RCMS / CBP IRPC)
3.1-a
IRIS – Visual inspection and general cleaning
เครื่องมือ
BrushBlowerScreen cleaner
ขั้นตอนการตรวจสอบ
- ทำความสะอาด dust filter ของ IRIS-PC (Monthly) และภายนอก
- (Yearly) ปิดเครื่องด้วย shutdown procedure → เข้าด้านหลัง ตรวจ/ปัดฝุ่นการ์ด ตรวจ connector หน้า-หลัง ตรวจสนิม → เปิดเครื่อง
- ตรวจพัดลมระบายอากาศหน้า/หลัง TOM ทำงาน
เกณฑ์ผ่าน (Pass criteria)
สะอาด พัดลมทำงาน
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Checked
📘 อ้างอิง Manual: DCA – RSM 970S Monthly Maintenance Procedure – TOM Dust Filter Cleaning; DCA – RSM 970S Yearly Maintenance Procedure (+ Yearly Check List.xlsx) ข้อ 14–20
3.1-b
IRIS – Function check
ขั้นตอนการตรวจสอบ
- เปิดหน้าจอ IRIS ตรวจ plot/track แสดงผลปกติ
- เปรียบเทียบ จำนวน target ทั้งสองช่อง ว่าใกล้เคียงกัน
- ตรวจเวลา NTP: NTP screen = NORMAL OPERATION, DATE/TIME ถูกต้อง, LED LOCK = ON; บันทึก Satellites IN VIEW / GOOD (≥4)
เกณฑ์ผ่าน (Pass criteria)
แสดงผลปกติ, จำนวน target สองช่องสอดคล้องกัน, NTP lock
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Checked + จำนวน target CH1/CH2
📘 อ้างอิง Manual: DCA – RSM 970S Daily Maintenance Procedure – Number of targets / NTP Server; DCA – RSM 970S Monthly Maintenance Procedure – NTP Server
3.1-c
IRIS – Alarm system testing
ขั้นตอนการตรวจสอบ
- ประสาน DCA จำลอง alarm ที่ไม่กระทบการให้บริการ (เช่น สลับ/ตัด data line ช่อง standby ชั่วคราว หรือ channel switch ที่ DCA สั่ง)
- ตรวจว่า alarm/สถานะเปลี่ยนสีที่ IRIS/RCMS และมีเสียงเตือน
- คืนสภาพ, Acknowledge และตรวจ alarm หาย
เกณฑ์ผ่าน (Pass criteria)
Alarm แสดงและหายถูกต้อง
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Checked + เหตุการณ์ที่ทดสอบใน REMARKS
📘 อ้างอิง Manual: แนวปฏิบัติตาม Checklist (ไม่มีขั้นตอนเฉพาะใน Manual ที่มี)
3.2-a
RCMS (LTM) / CBP IRPC – Visual inspection and general cleaning
ขั้นตอนการตรวจสอบ
- ทำความสะอาด dust filter RCMS-PC, DPC-PC (Monthly)
- (Yearly) ตรวจภายในตามขั้นตอนเดียวกับ IRIS
- ตรวจ P-Lines (power, link/activity), Switch, Modem (CD/online)
เกณฑ์ผ่าน (Pass criteria)
สะอาด ไฟสถานะปกติ
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Checked
📘 อ้างอิง Manual: DCA – RSM 970S Monthly Maintenance Procedure / DCA – RSM 970S Yearly Maintenance Procedure (+ Yearly Check List.xlsx) ข้อ 14–20; DCA – RSM 970S Daily Maintenance Procedure – TOM, P-Lines, Switch
3.2-b
RCMS / CBP – Function check
ขั้นตอนการตรวจสอบ
- ตรวจ RCMS daily log ว่ามี failure หรือไม่ (ถ่ายภาพ)
- ทดสอบ Station control: ขอ control จาก LTM → ถ้า STM ไม่ตอบใน 1 นาที control ต้องย้ายไป LTM
- ขอ control จาก STM → control กลับ STM ทันที
- ขอ control จาก SDPT, ให้สิทธิ์ที่ LTM → ตรวจว่าสั่ง LTM/STM (เช่น RESET) ไม่ได้
- Backup CBP parameter: CBP → Command > Transfer from radar → เลือก current parameter + All parameters → เลือกโฟลเดอร์ปลายทาง (LTM/SDPT) → รอข้อความ transfer complete
เกณฑ์ผ่าน (Pass criteria)
การส่ง control ถูกต้องตามขั้นตอน, backup สำเร็จ
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Checked + ชื่อไฟล์ backup
ผลรอบที่ 1 (สัญญาที่ 1, พ.ย. 2568) ที่ต้องติดตาม: Yangon: RCMS reboot บ่อย (เปลี่ยน Mainboard ด้วย spare แล้วยังเป็น) · Mandalay: DPC1 reboot บ่อย → ตรวจ uptime/log ซ้ำและสรุปสถานะ
📘 อ้างอิง Manual: DCA – RSM 970S Monthly Maintenance Procedure – RCMS Control from LTM/STM/SDPT; DCA – RSM 970S Yearly Maintenance Procedure (+ Yearly Check List.xlsx) ข้อ 13 Back-up CBP Parameter
3.2-c
RCMS / CBP – Alarm system testing
ขั้นตอนการตรวจสอบ
- สร้าง alarm ที่ปลอดภัยบนช่อง standby (ตามที่ DCA กำหนด) เช่น เปิดประตูตู้ที่มี door switch / ถอด data link standby
- ตรวจ RCMS mimic เปลี่ยนสี + log event
- คืนสภาพ, Failure Reset/Acknowledge
เกณฑ์ผ่าน (Pass criteria)
Alarm ถูกต้องและ clear ได้
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Checked
📘 อ้างอิง Manual: แนวปฏิบัติตาม Checklist
4. Radar Data Analysis (Optional)
4
ASTERIX data capture (Mode A/C)
เครื่องมือ
Laptop + WiresharkNetwork tap / mirror port
ขั้นตอนการตรวจสอบ
- ประสาน DCA เพื่อต่อ laptop ที่พอร์ต mirror/hub ของ data line output (ATCC/p-Lines)
- เปิด Wireshark จับ UDP stream ของ radar (ASTERIX Cat 1/2 หรือ 34/48 ตาม config; MDY SAC/SIC 82/66)
- บันทึกอย่างน้อย 2–3 ชั่วโมงช่วงมี traffic ต่อแต่ละช่อง (CH1, CH2) → save เป็น
.pcapng - ตั้งชื่อไฟล์
SITE_RSM970S_CHx_yyyymmdd_hhmm.pcapngและบันทึกเวลาเริ่ม/สิ้นสุด (UTC) - (ถ้ามี SASS-C) วิเคราะห์ Pd, Mode A/C validity, false track, range/azimuth accuracy
เกณฑ์ผ่าน (Pass criteria)
ได้ไฟล์ข้อมูลครบทั้งสองช่อง; (อ้างอิง spec Health check: SSR Pd ≥ 97%, Range acc ≤ 30 m, Azimuth acc ≤ 0.068°)
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Checked + ชื่อไฟล์ใน REMARKS
ผลรอบที่ 1 (สัญญาที่ 1, พ.ย. 2568) ที่ต้องติดตาม: Yangon: MSSR ทำงาน Mode A/C · ไฟล์ .pcap รอบที่ 1 อยู่ใน Checklist/YANGON/Wireshark DATA
📘 อ้างอิง Manual: Thales – Mandalay RSM970S Health Check Report (TLASFR-24-00085202, Feb 2025) §5 SASS-C radar data analysis
รายการใน DCA Procedure ที่ไม่อยู่ใน Checklist (แนะนำให้ทำ/บันทึกเพิ่มถ้ามีเวลา)
| รายการ | เกณฑ์ | อ้างอิง |
|---|---|---|
| Room temperature (radar room) | +10 °C to +40 °C | Daily Check List ข้อ 1 |
| STX Pulse characteristics: Mode A spacing / Mode C spacing / P1, P2, P3 width | 8 µs ±180 ns / 21 µs ±180 ns / 0.8 µs ±90 ns | Yearly ข้อ 23–27 |
| MDRP Tangential sensitivity Σ / Ω / Δ | ≤ −88 dBm | Yearly ข้อ 28–30 |
| Receiver bandwidth −3 dB Σ / Ω / Δ | < 1087 MHz และ > 1093 MHz | Yearly ข้อ 31–33 |
| NTP receiver position (Lat/Long/Alt), satellites GOOD | GOOD ≥ 4 | Monthly ข้อ 15–19 |
