Myanmar CNS PM – สัญญาที่ 2 รอบที่ 1 › Work Instruction

WI-02 · NEC ASR/SSR (PSR + MSSR) – Preventive Maintenance Inspection

ใช้กับ Checklist sheet “MSSR NEC” · Sites: Yangon (ASR/SSR), Mandalay (ASR/SSR), Naypyitaw (SSR) · อ้างอิง NEC Maintenance Handbook MH01 rev1.0 (2023)

ข้อมูลระบบ / ขอบเขตงาน

ระบบ
NEC ASR/SSR (GXA-R46825) – โครงการ Improvement of Aircraft Surveillance System (DCA) · Dual redundant CH A / CH B
Site
Yangon 28 Oct–3 Nov · Mandalay 4–7 Nov · Naypyitaw 9–12 Nov 2026 (NPT = SSR only)
รอบ PM ตาม Manual

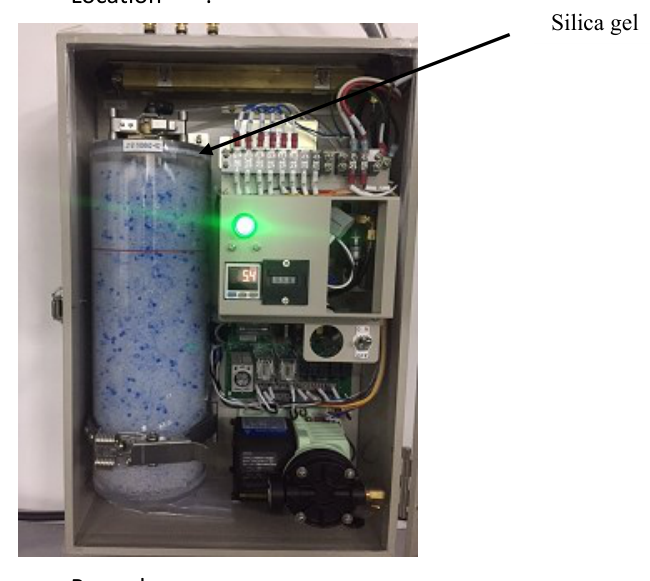

Quarterly: LCMS · 6 months: TX, RX, SSR, PDB, Dehydrator, WG, ANT · 3/4/6 ปี: Dry keeper, CMPU/SMPU/CHMPU battery, Antenna overhaul
Method
M = Measurement (ใช้เครื่องมือ) · I = Inspection/Cleaning · R = Replacement
รอบนี้
ทำครบรายการใน Checklist (6 months) – รายการที่ DCA ไม่อนุญาตให้ระบุใน REMARKS

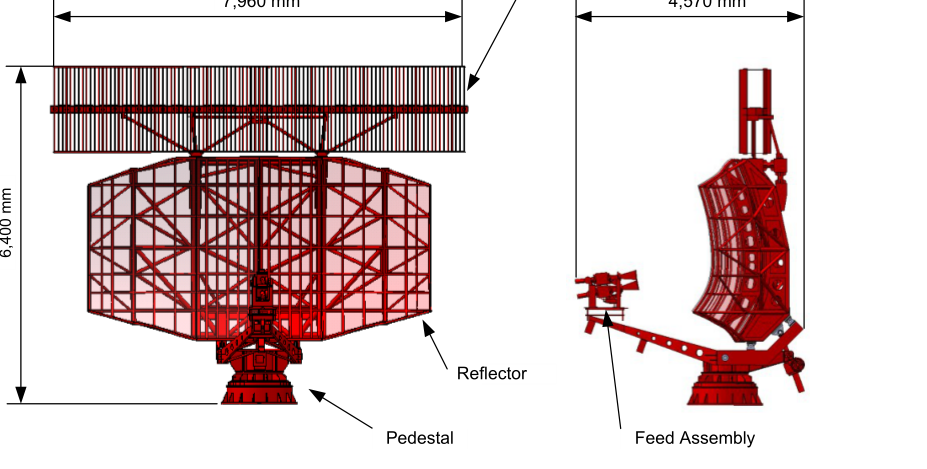

Figure 2.5.9-1 Antenna Subsystem (ASR + SSR antenna)
Figure 2.5.9-1 Antenna Subsystem (ASR + SSR antenna)

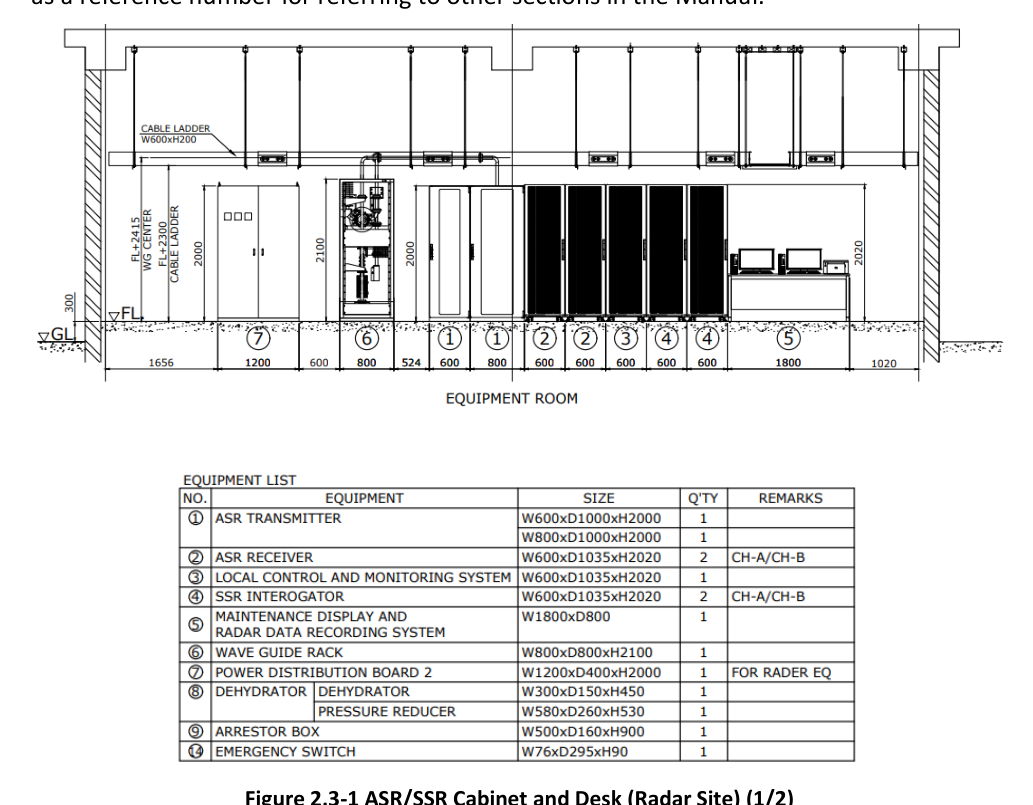

Figure 2.3-1 ASR/SSR Cabinet layout (Radar site)
Figure 2.3-1 ASR/SSR Cabinet layout (Radar site)
⚠ Criteria ต่าง: Checklist/Table 3.1-1 กำหนด TX Power 10~15 kW แต่ขั้นตอน 5.1.4 เขียน 5~12 kW (70 dBm typical) – ให้บันทึกค่าจริงและอ้าง Table 3.1-1 · LCMS DC: Table 3.3-1 = +5/+15/+24 V แต่ขั้นตอน 5.3.1 ระบุ TP1–TP3 = +15 V, TP4 = +24 V → วัดตาม test point จริงและบันทึกว่าเป็น TP ใด

การเตรียมงาน & ความปลอดภัย

  1. Manual กำหนดให้งานที่กระทบการให้บริการ (Non-NOTAM) ทำช่วงกลางคืน/นอกเวลาบิน วันพุธที่ 1 และ 3 ของเดือน และต้องประสาน Yangon ARTS/ATS – สำหรับ PM นี้ให้ทำบน Standby channel และขออนุญาต DCA ทุกครั้ง
  2. ก่อนวัด/ปรับค่า: Transition หน่วยที่จะ maintain ไปเป็น Standby channel และกด MAINT switch ที่ LCMS เมื่อขั้นตอนกำหนด
  3. ตรวจ LCMS/RCMS ก่อนเริ่ม: Equipment Operation Status ไม่มี failure (5.13.1) – ถ่ายรูปหน้าจอ
  4. ห้ามแตะใบพัดพัดลมขณะหมุน · งานสายอากาศต้องหยุด radiation และ rotation (SCAN LOCK / TX LOCK)
  5. ปรับ adjuster (V.ADJ, VR) เฉพาะเมื่อค่าออกนอก tolerance และบันทึกค่าก่อน/หลังปรับ
เครื่องมือตาม Manualใช้กับ
Digital Multimeter, ไขควงเล็กDC PSU (LCMS/TX/RX/SSR), PDB
Oscilloscope, Detector, Terminator 75 Ω / 50 Ω, Attenuator 10 dBAzimuth/Trigger/Video, TX pulse, PRF
Peak Power Meter + Power Sensor + ATT 10/20 dBTX Power, EXC OUT, SSR Peak Power
Frequency counterTX Frequency
Cleaning rags, Vacuum, Antistatic clothAir filter, cleaning

เครื่องมือที่นำไปจริง (Surveillance bag): Multimeter, Antenna Analyzer, R&S Power Meter + NRP-Z81, Cable set — ไม่มี Oscilloscope/Frequency counter ให้ตรวจสอบกับ DCA ว่ามีเครื่องมือที่ site หรือไม่

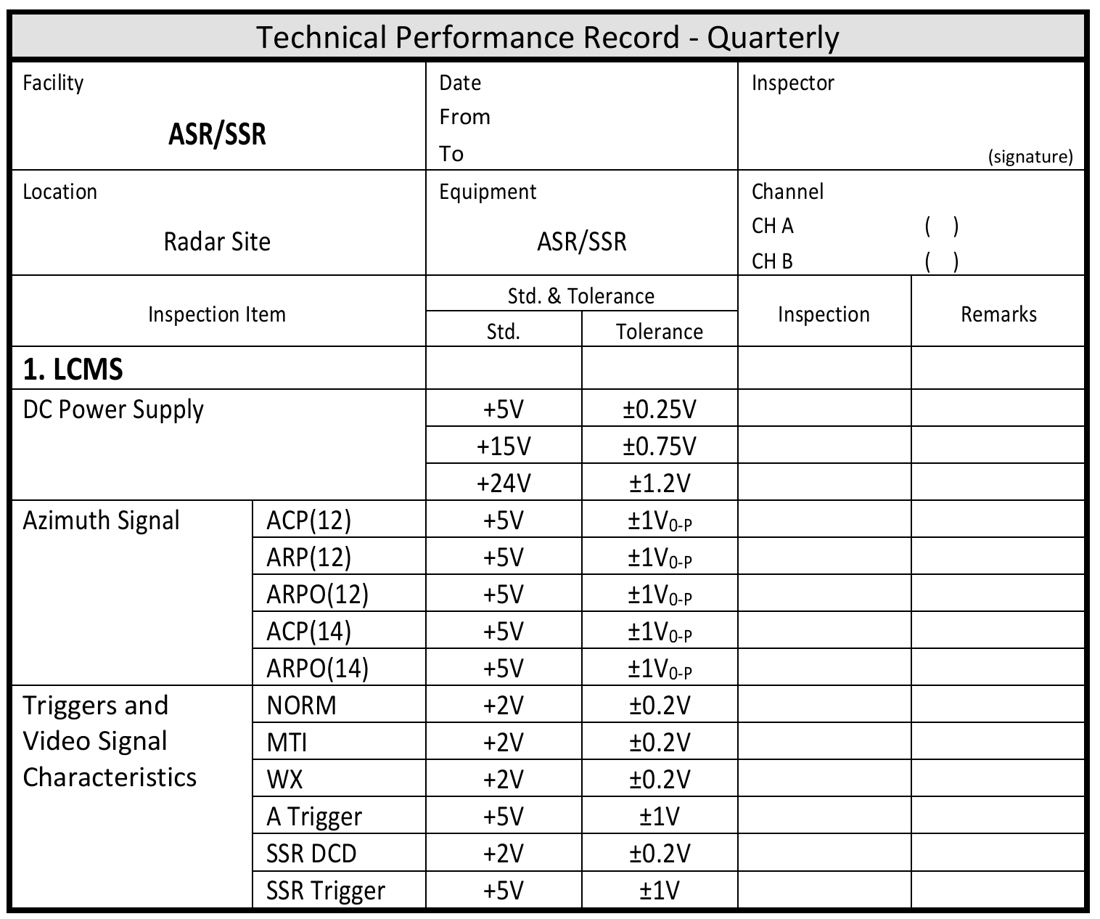

1. LCMS (Local Control & Monitoring System) – Quarterly

1
DC Power Supply Output Level (LCMS)
Standard value: +5V ±0.25V · +15V ±0.75V · +24V ±1.2V  ·  บันทึกช่อง: CH.A   Quarterly
เครื่องมือ
Digital Multimeterไขควงเล็ก
ขั้นตอนการตรวจสอบ
  1. ที่ตู้ LCMS เปิดหน้าตู้ Local Interface
  2. ใช้ Multimeter วัดที่ TP1, TP2, TP3, TP4 เทียบ TP5 (GND)
  3. เทียบค่ากับ criteria; ถ้าเกิน ให้ใช้ไขควงเล็กปรับ A1–A4 V.ADJ ของ PSU ตัวที่เกี่ยวข้อง
  4. บันทึกค่าก่อน/หลังปรับ
เกณฑ์ผ่าน (Pass criteria)
อยู่ใน tolerance (Table 3.3-1)
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
ค่าแรงดันแต่ละ TP ลงช่อง CH.A (LCMS มีชุดเดียว)
ผลรอบที่ 1 (สัญญาที่ 1, พ.ย. 2568) ที่ต้องติดตาม: MDY รอบที่ 1: +5V = 5.10, +15V = 14.98, +24V = 25.3 · YGN/NPT: radar out of service
📘 อ้างอิง Manual: NEC Maintenance Handbook (Myanmar) MH01 rev1.0 §5.3.1 (p.94), Table 3.3-1 (p.55)
1.1
Azimuth Signal Characteristics – ACP(12), ARP(12), ARPO(12), ACP(14), ARPO(14)
Standard value: +5V ±1V0-P, OFFSET 0V ±0.2V  ·  บันทึกช่อง: CH.A / CH.B   Quarterly
เครื่องมือ
OscilloscopeDetectorTerminator 75 Ω
ขั้นตอนการตรวจสอบ
  1. ต่อ Oscilloscope (terminator 75 Ω) กับ test point:
  2. No.1: ACP(12) = MD Video Combiner A7J12, ARP(12) = A7J13, ARPO(12) = A7A11 TP13, ACP(14) = A7A11 TP14, ARPO(14) = A7A11 TP15
  3. No.2: เหมือนกันแต่ใช้ A7A12 (TP13/TP14/TP15)
  4. อ่านระดับสัญญาณ (0-P) และ offset; ถ้าออกนอกเกณฑ์ปรับ R224–R228 (OFFSET) และ R234–R238 (GAIN) ของ Azimuth Signal Generator
  5. เมื่อวัดที่ MD ตรวจ ENC No. ที่ใช้งานด้วย
เกณฑ์ผ่าน (Pass criteria)
+5V ±1V0-P และ OFFSET 0V ±0.2V ทุกสัญญาณ
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
ค่าระดับแต่ละสัญญาณ (No.1 → CH.A, No.2 → CH.B)
ผลรอบที่ 1 (สัญญาที่ 1, พ.ย. 2568) ที่ต้องติดตาม: MDY: ไม่ได้วัด (DCA's requirement)
📘 อ้างอิง Manual: NEC Maintenance Handbook (Myanmar) MH01 rev1.0 §5.3.2 (p.94–96)
1.2
Triggers and Video Signal Characteristics – NORM, MTI, WX, A Trigger, SSR DCD, SSR Trigger
Standard value: Video +2V ±0.2V · Trigger +5V ±1V  ·  บันทึกช่อง: CH.A / CH.B   Quarterly
เครื่องมือ
OscilloscopeTerminator 75 Ω
ขั้นตอนการตรวจสอบ
  1. ถ้า SSR ทำงาน Mode S ให้เปลี่ยนเป็น mono-pulse operation ก่อนวัด
  2. PSR CH A: A TRIG = A7A7 TP8; NORM = MD A7J1, MTI = A7J2, WX = A7J3 · PSR CH B: A TRIG = A7A8 TP8 (video ที่ MD เดียวกัน – ตรวจ channel)
  3. SSR CH A: SSR TRIG = A7A9 TP8; DECD = A7J5, RAW = A7J4 · SSR CH B: SSR TRIG = A7A10 TP8
  4. วัดระดับ video ที่ กึ่งกลาง noise; noise ควร 0.2–0.4 Vp-p
  5. ถ้าออกนอกเกณฑ์ ปรับ Signal Distributer (A7/A8 สำหรับ ASR, A9/A10 สำหรับ SSR): R5/R12 (NORM, DECD), R36/R43 (MTI, RAW), R67/R74 (WX)
เกณฑ์ผ่าน (Pass criteria)
Video +2V ±0.2V0-P, OFFSET 0V ±0.2V · Trigger +5V ±1V0-P
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
ค่าที่วัดได้ตาม CH
ผลรอบที่ 1 (สัญญาที่ 1, พ.ย. 2568) ที่ต้องติดตาม: MDY: ไม่ได้วัด (DCA's requirement)
📘 อ้างอิง Manual: NEC Maintenance Handbook (Myanmar) MH01 rev1.0 §5.3.3 (p.96–99)

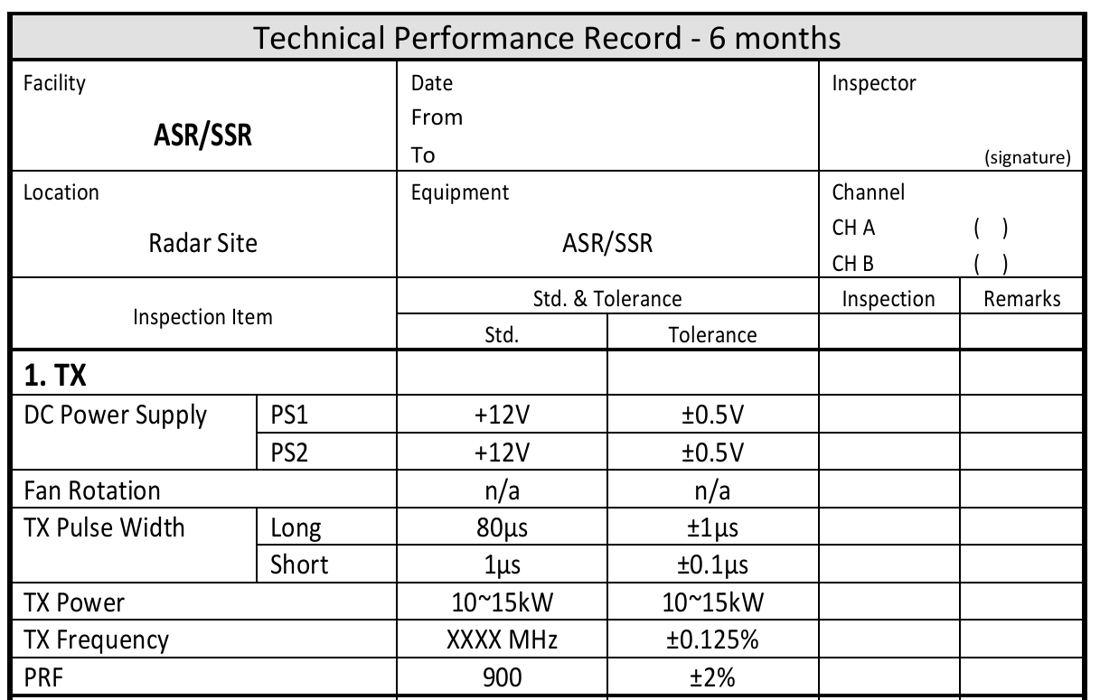

2. ASR Transmitter (TX)

2-a
TX DC Power Supply Output Level
Standard value: +12V ±0.5V (PS1, PS2)  ·  บันทึกช่อง: CH.A / CH.B   6 months (H)
เครื่องมือ
Digital Multimeter
ขั้นตอนการตรวจสอบ
  1. วัดที่ Power Supply Unit (A5, A6): TP1–TP2 (GND) และ TP3–TP4 (GND)
  2. ถ้าเกิน ปรับ Adjuster ด้วยไขควงเล็ก
เกณฑ์ผ่าน (Pass criteria)
+11.5 – 12.5 V
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
ค่าแรงดัน CH.A / CH.B
ผลรอบที่ 1 (สัญญาที่ 1, พ.ย. 2568) ที่ต้องติดตาม: MDY: ไม่ได้วัด (DCA's requirement)
📘 อ้างอิง Manual: NEC Maintenance Handbook (Myanmar) MH01 rev1.0 §5.1.1 (p.64), Table 3.1-1

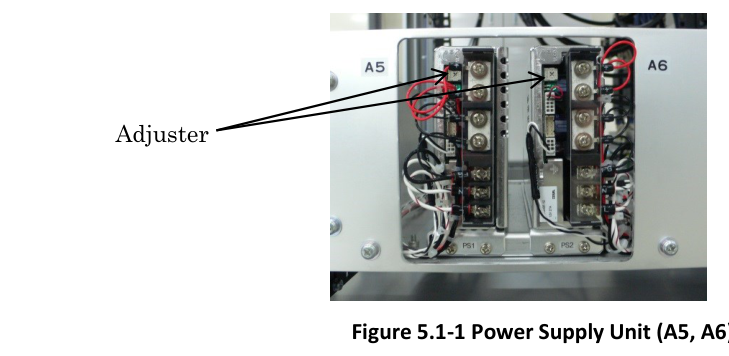

Figure 5.1-1 Power Supply Unit (A5, A6) – ตำแหน่ง Adjuster
Figure 5.1-1 Power Supply Unit (A5, A6) – ตำแหน่ง Adjuster
2-b
TX Pulse Width – Long / Short
Standard value: Long 80µs ±1µs · Short 1µs ±0.1µs  ·  บันทึกช่อง: CH.A / CH.B   6 months (H)
เครื่องมือ
DetectorOscilloscopeATT 10 dB50 Ω terminator
ขั้นตอนการตรวจสอบ
  1. ต่อ Directional Coupler (WG) W1J1 → ATT 10 dB → Detector → Oscilloscope; trigger จาก TP11 (AS Trig) (50 Ω terminator)
  2. เลือก CH A วัด pulse duration ที่จุด −3 dB (วาง cursor แนวนอนกลาง pulse)
  3. Pulse interval TX Gate → RF ต้อง 2 ±0.05 µs
  4. ทำซ้ำ CH B; ถ้าออกนอกเกณฑ์ปรับ VR3 (interval) / VR4 (duration) ที่ CONTROL CARD ของ Power Driver
เกณฑ์ผ่าน (Pass criteria)
Long 79–81 µs · Short 0.9–1.1 µs · Interval 2.0 ±0.05 µs
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
ค่า Long/Short ต่อ CH
⚠ Manual ระบุว่าเป็นงาน corrective/special maintenance – ทำเมื่อ DCA ร้องขอ/อนุญาต
📘 อ้างอิง Manual: NEC Maintenance Handbook (Myanmar) MH01 rev1.0 §5.1.3 (p.65–67)
2-c
TX Power
Standard value: 10~15 kW (Table 3.1-1)  ·  บันทึกช่อง: CH.A / CH.B   6 months (H)
เครื่องมือ
Peak/Avg Power Meter + SensorATT 10 dB
ขั้นตอนการตรวจสอบ
  1. ต่อ W1J1 → ATT 10 dB → Power meter (sensor)
  2. TX Power ON ช่อง CH A
  3. คำนวณ TX Power = Pave + ATT + Cpl + D.F. (D.F. = 10·log(PRT/Pw) ≈ 11.37 dB)
  4. ทำซ้ำ CH B
เกณฑ์ผ่าน (Pass criteria)
อยู่ในช่วงตาม Table 3.1-1 (ขั้นตอน 5.1.4: 5 ≤ P ≤ 12 kW, typical 70 dBm)
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
ค่า kW ต่อ CH (แสดงวิธีคำนวณใน REMARKS)
📘 อ้างอิง Manual: NEC Maintenance Handbook (Myanmar) MH01 rev1.0 §5.1.4 (p.68)
2-d
TX Frequency
Standard value: ±0.125% ของ Operating frequency  ·  บันทึกช่อง: CH.A / CH.B   6 months (H)
เครื่องมือ
Frequency counterATT 10 dB
ขั้นตอนการตรวจสอบ
  1. ต่อ W1J1 → ATT 10 dB → Frequency counter
  2. ที่ LCMS เลือก FREQ SELECT > 1 วัด, > 2 วัด, > 3 (ถ้าใช้) วัด
  3. ทำซ้ำ CH B; ถ้าเกินตรวจ RX Exciter (EM-02 §5.3/5.4)
เกณฑ์ผ่าน (Pass criteria)
แต่ละความถี่อยู่ใน ±0.125%
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
ค่าความถี่ F1/F2/F3 ต่อ CH
📘 อ้างอิง Manual: NEC Maintenance Handbook (Myanmar) MH01 rev1.0 §5.1.5 (p.68–69)
2-e
Fan Rotation (TX)
Standard value: Normal  ·  บันทึกช่อง: CH.A / CH.B   6 months (H)
ขั้นตอนการตรวจสอบ
  1. ตรวจ air flow และเสียงของพัดลมทุกชุด
  2. ตรวจฝุ่น/สิ่งสกปรก ถ้าพบให้หยุดพัดลมแล้วทำความสะอาด
เกณฑ์ผ่าน (Pass criteria)
หมุนปกติ ไม่มีเสียงผิดปกติ
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Normal/Abnormal ต่อ CH
⚠ ห้ามแตะใบพัดขณะหมุน
📘 อ้างอิง Manual: NEC Maintenance Handbook (Myanmar) MH01 rev1.0 §5.1.2 (p.64)
2-f
PRF
Standard value: 900 pps ±2%  ·  บันทึกช่อง: CH.A / CH.B   6 months (H)
เครื่องมือ
OscilloscopeDetector
ขั้นตอนการตรวจสอบ
  1. ต่อ W1J1 → ATT → Detector → Oscilloscope, trigger TP11 (ASR TRIG)
  2. เฉลี่ยคาบ 3 stagger group: T = (T1+T2+T3)/3, PRF = 1/T
  3. ทำซ้ำ CH B
เกณฑ์ผ่าน (Pass criteria)
882 – 918 pps
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
ค่า PRF ต่อ CH
📘 อ้างอิง Manual: NEC Maintenance Handbook (Myanmar) MH01 rev1.0 §5.1.6 (p.69–70)

3. ASR Receiver (RX)

3-a
RX DC Power Supply Output Level
Standard value: −15V ±0.75 · −5V ±0.25 · +5V ±0.25 · +15V ±0.75 · +3.3V ±0.25  ·  บันทึกช่อง: CH.A / CH.B   6 months (H)
เครื่องมือ
Digital Multimeter
ขั้นตอนการตรวจสอบ
  1. Transition RX ที่จะวัดไปเป็น Standby
  2. RF/RX Exciter: วัด TP1 (−15V), TP2 (−5V), TP3 (+5V), TP4 (+15V) เทียบ TP5 (GND)
  3. +3.3V วัดที่ PSU ของ RX ตาม Table 3.2-1
  4. ถ้าเกิน ปรับ A1–A4 V.ADJ
เกณฑ์ผ่าน (Pass criteria)
อยู่ใน tolerance ทุกค่า
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
ค่าแรงดันทุกค่า CH.A / CH.B
ผลรอบที่ 1 (สัญญาที่ 1, พ.ย. 2568) ที่ต้องติดตาม: MDY: −15.01/−15.07, −5.0/−4.99, 5.02/4.93, 15.07/15.07, 3.32/3.25 V
📘 อ้างอิง Manual: NEC Maintenance Handbook (Myanmar) MH01 rev1.0 §5.2.1 (p.71), Table 3.2-1
3-b
Fan Rotation (RX)
Standard value: Normal  ·  บันทึกช่อง: CH.A / CH.B   6 months (H)
ขั้นตอนการตรวจสอบ
  1. ตรวจ air flow และเสียงพัดลม
  2. ทำความสะอาดฝุ่นถ้าพบ (หยุดพัดลมก่อน)
เกณฑ์ผ่าน (Pass criteria)
หมุนปกติ
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Normal ต่อ CH
📘 อ้างอิง Manual: NEC Maintenance Handbook (Myanmar) MH01 rev1.0 §5.2.3 (p.78)
3-c
EXC OUT Signal Level
Standard value: +3 dBm +3 dB / −2 dB  ·  บันทึกช่อง: CH.A / CH.B   6 months (H)
เครื่องมือ
Peak Power Meter + SensorAttenuator
ขั้นตอนการตรวจสอบ
  1. วัดระดับที่ RF OUT ของ RX Exciter (ด้านหลัง EXC unit) ด้วย Peak power meter + attenuator
  2. ถ้าออกนอกเกณฑ์: RX → Standby, กด MAINT ที่ LCMS (LOCAL), ตั้ง TX OFF / SYNC ใน SW control program
  3. ต่อ ATT + Peak Power Meter ที่ RF OUT → ตั้ง TX ON ที่ Signal Processor → ปรับ LVL ADJ ให้ได้ตามเกณฑ์
เกณฑ์ผ่าน (Pass criteria)
+1 dBm ถึง +6 dBm
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
ค่า dBm ต่อ CH
⚠ ใช้ attenuator ที่เหมาะสมเนื่องจากกำลังสูง
ผลรอบที่ 1 (สัญญาที่ 1, พ.ย. 2568) ที่ต้องติดตาม: MDY: 3.1 / 2.99 dBm (ปรับ EXC OUT ให้อยู่ในช่วงแล้ว)
📘 อ้างอิง Manual: NEC Maintenance Handbook (Myanmar) MH01 rev1.0 §5.2.7 (p.79–80)

4. SSR System (TR/SP)

4-a
SSR DC Power Supply Output Level
Standard value: −15V ±0.75 · +5V ±0.25 · +15V ±0.75 · +45V ±2.5 · +50V ±2.5  ·  บันทึกช่อง: CH.A / CH.B   6 months (H)
เครื่องมือ
Digital Multimeter
ขั้นตอนการตรวจสอบ
  1. SSR TR/SP: วัด TP6 (−15V), TP7 (+5V), TP8 (+15V), TP9 (+45V), TP10 (+50V) เทียบ TP11 (GND)
  2. ถ้าเกิน → Transition SSR ไป Standby → ปรับ A3A15 / A3A13 / A3A14 / A1A1–A1A2 / A3A16 V.ADJ ตามลำดับ
เกณฑ์ผ่าน (Pass criteria)
อยู่ใน tolerance ทุกค่า
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
ค่าแรงดัน CH.A / CH.B
ผลรอบที่ 1 (สัญญาที่ 1, พ.ย. 2568) ที่ต้องติดตาม: MDY: −15.02/−15.09, 5.01/4.99, 15.03/14.98, 46.1/45.7, 50.8/50.5 V
📘 อ้างอิง Manual: NEC Maintenance Handbook (Myanmar) MH01 rev1.0 §5.4.1 (p.100), Table 3.4-1
4-b
Fan Rotation (SSR)
Standard value: Normal  ·  บันทึกช่อง: CH.A / CH.B   6 months (H)
ขั้นตอนการตรวจสอบ
  1. ตรวจ air flow/เสียงพัดลม
  2. ทำความสะอาดถ้ามีฝุ่น
เกณฑ์ผ่าน (Pass criteria)
หมุนปกติ
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Normal ต่อ CH
📘 อ้างอิง Manual: NEC Maintenance Handbook (Myanmar) MH01 rev1.0 §5.4.2 (p.100–101)
4-c
Peak Power (SSR)
Standard value: 1 kW (60 dBm), SLS = INT +2/−0 dB  ·  บันทึกช่อง: CH.A / CH.B   6 months (H)
เครื่องมือ
Peak Power Meter + SensorATT 20 dBCable (calibrated)
ขั้นตอนการตรวจสอบ
  1. ต่อ cable (ทราบ loss) + ATT 20 dB + Peak Power Meter ที่ RF MON SUM (TP1) หรือ SLS (TP3); EXT TRIG จาก TP5
  2. Mode S: ตั้ง S10 ของ Timing Controller (A6) = 9 → วัด TP1 P1 และ TP3 P5 · Conventional: S10 = 4 หรือ 5 → วัด TP1 P1 และ TP3 P2
  3. บวก 20 dB + cable loss: PWR(kW) = 10^((ค่าวัด+ATT)/10)/1000 (mW→W)

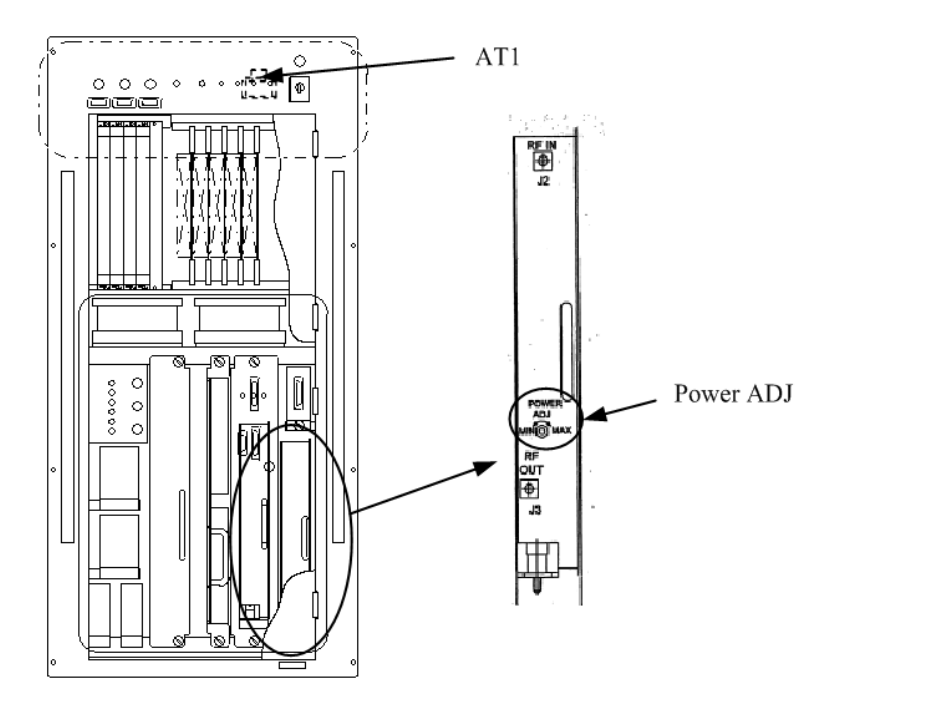

  4. ถ้าเกิน ปรับ AT1 (SUM) หรือ PWR ADJ ที่ Power Amplifier (SLS)
  5. คืนค่า S10 เดิม
เกณฑ์ผ่าน (Pass criteria)
SUM ≈ 60 dBm (1 kW), SLS = INT +2/−0 dB
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
ค่า dBm ต่อ CH
ผลรอบที่ 1 (สัญญาที่ 1, พ.ย. 2568) ที่ต้องติดตาม: MDY: ไม่ได้วัด (DCA's requirement)
📘 อ้างอิง Manual: NEC Maintenance Handbook (Myanmar) MH01 rev1.0 §5.4.6 (p.107)
4-d
Air Filter Cleaning
Standard value: Normal  ·  บันทึกช่อง: CH.A / CH.B   6 months (H)
เครื่องมือ
Cleaning ragsVacuumไขควง
ขั้นตอนการตรวจสอบ

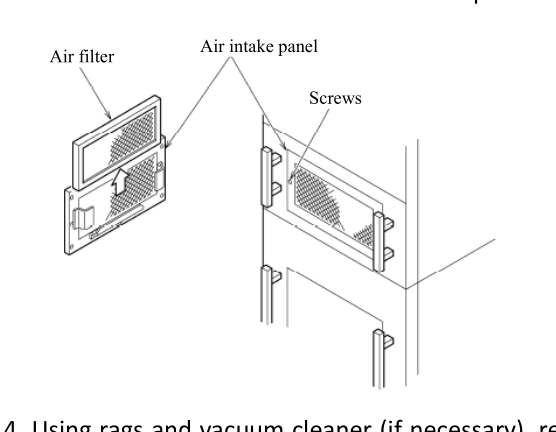

  1. ตำแหน่งแผ่นกรอง: Power Supply Cabinet (P/N 176A254335-100, 1 ea)
  2. คลายสกรู 2 ตัวที่ Air intake panel แล้วถอดออก
  3. ถอด Air filter ออกจาก panel
  4. ทำความสะอาดด้วยผ้า/เครื่องดูดฝุ่น (ห้ามใช้ paraffin oil, thinner, benzene หรือตัวทำละลายระเหย)
  5. ประกอบ filter กลับ ใส่ panel และขันสกรู 2 ตัว
เกณฑ์ผ่าน (Pass criteria)
แผ่นกรองสะอาด ไม่ชำรุด
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Checked
📘 อ้างอิง Manual: NEC Maintenance Handbook (Myanmar) MH01 rev1.0 §5.4.7 (p.108–109)
ตำแหน่ง Air filter (Index 1) ที่ Power Supply Cabinet – §5.4.7
ตำแหน่ง Air filter (Index 1) ที่ Power Supply Cabinet – §5.4.7
การถอด Air intake panel / Air filter
การถอด Air intake panel / Air filter

5. Power Distribution Box (PDB)

5
Input Power (AC)
Standard value: 120V ±10% · 208V ±10%  ·  บันทึกช่อง: CH.A   6 months (H)
ขั้นตอนการตรวจสอบ
  1. อ่านค่าแรงดันจาก Multi Meter ที่หน้าตู้ PDB (AC208/120V 50Hz 3-phase 4-wire จาก UPS)
  2. บันทึกค่า L-N (120 V) และ L-L (208 V)
  3. ตรวจสภาพสายไฟ/breaker ภายในตู้ (รอยไหม้, สัตว์กัดแทะ)
เกณฑ์ผ่าน (Pass criteria)
108–132 V และ 187–229 V
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
ค่าแรงดันลง CH.A
ผลรอบที่ 1 (สัญญาที่ 1, พ.ย. 2568) ที่ต้องติดตาม: MDY: 119.5 / 209.2 V · NPT: สายไฟใน power distribution cabinet ถูกหนูกัด ต้องตรวจ/เปลี่ยน → ตรวจว่าซ่อมแล้วหรือยัง
📘 อ้างอิง Manual: NEC Maintenance Handbook (Myanmar) MH01 rev1.0 §5.6.1 (p.121), §1.3.1 (p.11)

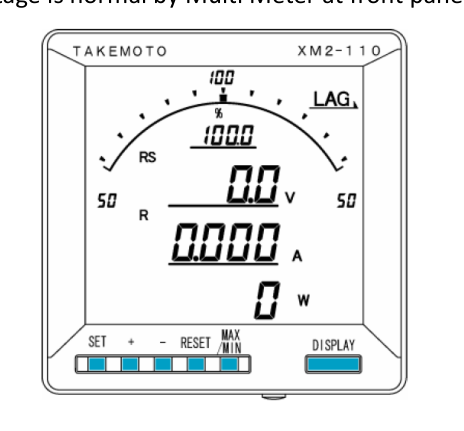

Multi meter หน้าตู้ PDB (§5.6.1)
Multi meter หน้าตู้ PDB (§5.6.1)

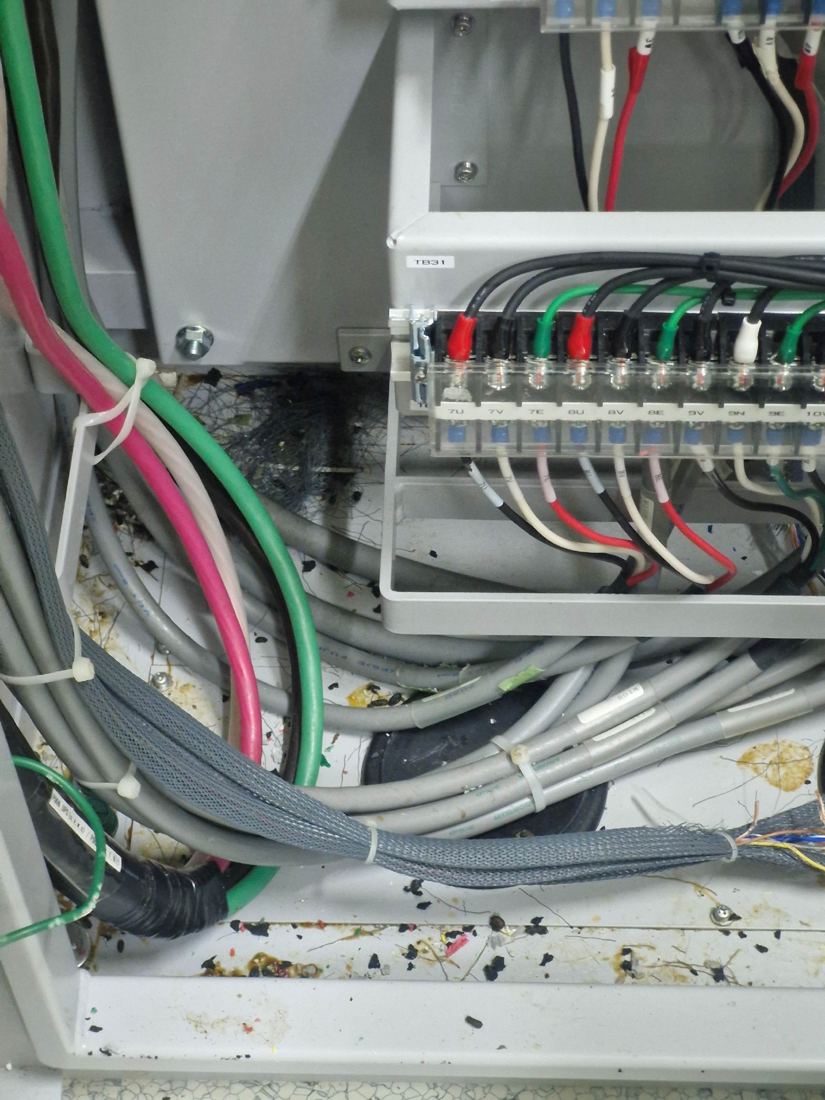

Naypyitaw รอบที่ 1 – สายไฟในตู้ PDB ถูกหนูกัด
Naypyitaw รอบที่ 1 – สายไฟในตู้ PDB ถูกหนูกัด

รายการใน Manual (6 months) ที่ไม่อยู่ใน Checklist – แนะนำให้ตรวจ/สอบถาม DCA

รายการเกณฑ์MH01
Dehydrator – silica gel/tank replacement (ตรวจสีซิลิกาเจล)เปลี่ยนเมื่อสีเปลี่ยน§5.7.1–5.7.2
Air compression in waveguide / air leakอัดอากาศ ≥1 ครั้ง/10 นาที, 5~15 +3/−1 kPa§5.9.5
Waveguide fan rotationหมุนปกติ§5.8.1
Antenna rotation speed (ที่ Maintenance Display)12 rpm§5.9.1
Antenna lubrication (grease ~400 cc) / Encoder lubrication (AeroShell Grease 7)Grease เพียงพอ§5.9.2–5.9.3
Rotation noise / Rotary joint vibrationไม่มีเสียง/สั่นผิดปกติ§5.9.4, 5.9.6
VSWR (LCMS: max/min ทั้ง LIN/CIR 1 รอบ)≤ 1.6, max−min < 1.4§5.9.7
System: ping GPS (192.168.1.6 / 192.168.201.6), Log export CSV, Test target PSR/SSR ที่ MD, L3 switch port status, Parameter GET (backup)ผ่านทั้งหมด§5.13.2–5.13.6
Battery CMPU/SMPU/CHMPU (M4T28-BR12SH1)เปลี่ยนทุก 4 ปี§5.4.8

Manual มีแบบฟอร์ม Technical Performance Record (Appendix-B) – ภาพตัวอย่างด้านขวา (จากไฟล์ Mandalay รอบที่ 1)

TPR – Quarterly (LCMS)
TPR – Quarterly (LCMS)
TPR – 6 months (TX)
TPR – 6 months (TX)
Dehydrator – Silica gel tank (§5.7.1)
Dehydrator – Silica gel tank (§5.7.1)
