Myanmar CNS PM – สัญญาที่ 2 รอบที่ 1 › Work Instruction

WI-03 · ADS-B Thales AX 680 (MAGS) – Preventive Maintenance Inspection

ใช้กับ Checklist sheet “ADS-B” + ตาราง ADS-B Report · Sites: Yangon, Mandalay (Naypyitaw: ตรวจว่ามีติดตั้งหรือไม่) · ASTERIX Cat 21 Ed 0.26

ข้อมูลระบบ / ขอบเขตงาน

ระบบ
ADS-B Ground Station AX 680 SPU × 2 (GS A = CH.A, GS B = CH.B) + RX/TX antenna, GPS antenna, UPS (option), RCMS/LCMS
โมดูลใน SPU
SPB3 (Signal Processing Board), PTM1/PTM2 (Position & Timing Module – GPS), AC/DC converter, Fan unit (มี dust filter mat)
รอบ PM ตาม Manual
Daily/Monthly/6-month: ไม่มีงาน · Yearly: Damage check/visual, cleaning, dust filter, TX power, RX sensitivity · 3 ปี: เปลี่ยน fan tray, UPS battery
หมายเหตุ
“During preventive maintenance, the ground station does not need to be switched into a non-operational mode” – ยกเว้นงานถอด fan unit/วัด VSWR ที่ต้องปลดสาย

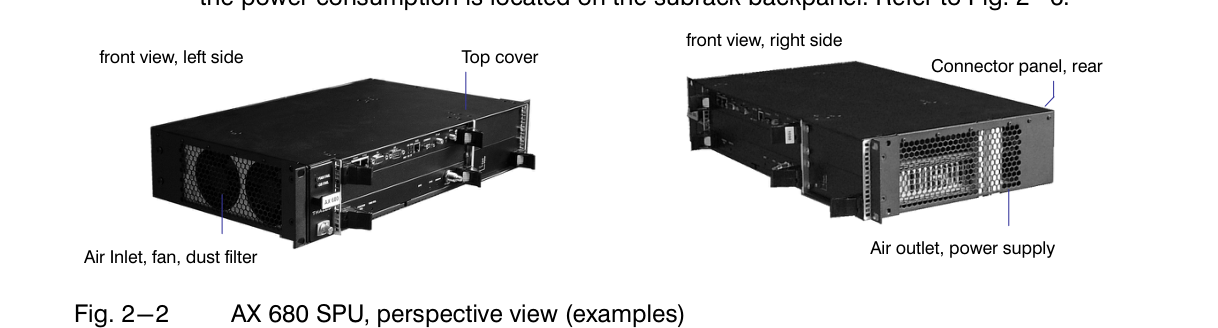

Fig. 2-2 AX 680 SPU – air inlet/fan/dust filter (ซ้าย), air outlet/power supply (ขวา)
Fig. 2-2 AX 680 SPU – air inlet/fan/dust filter (ซ้าย), air outlet/power supply (ขวา)

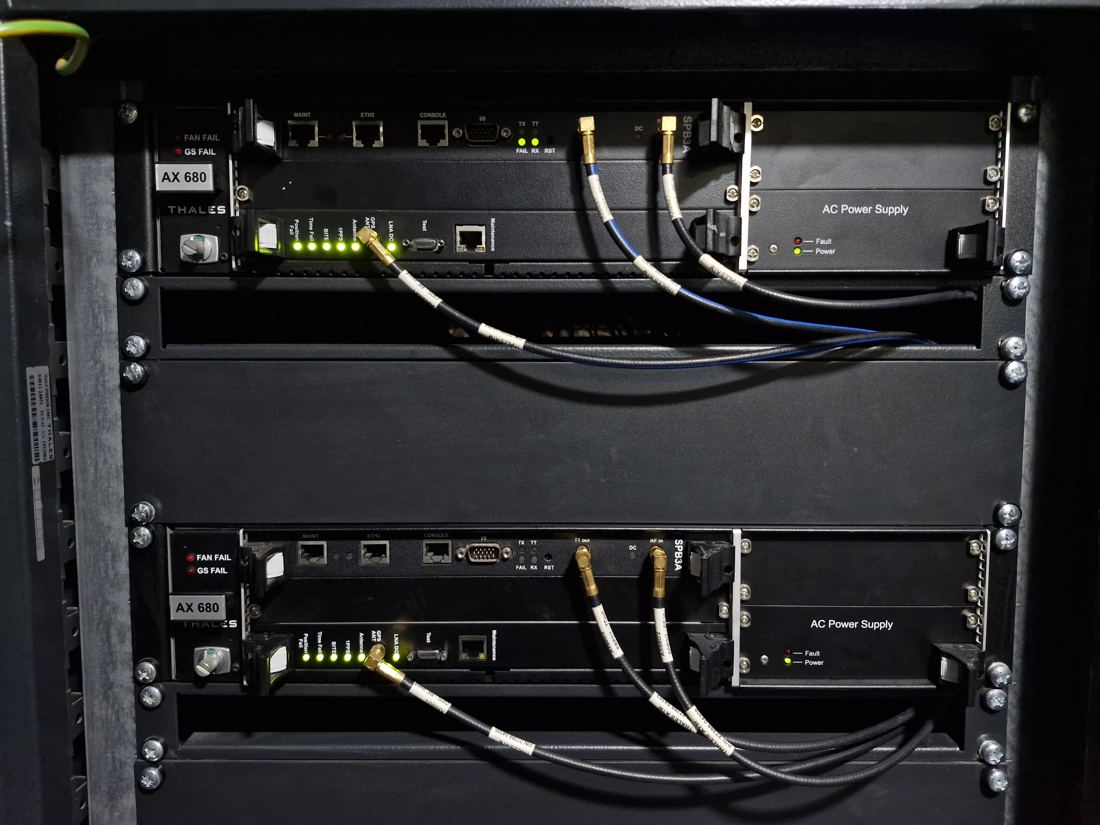

AX 680 SPU – Mandalay รอบที่ 1 (หลังเปลี่ยน SPB3A Ch.A / PTM2 Ch.B)
AX 680 SPU – Mandalay รอบที่ 1 (หลังเปลี่ยน SPB3A Ch.A / PTM2 Ch.B)

การเตรียมงาน & ความปลอดภัย

  1. เปิด MTSC / GS Manager ที่ RCMS บันทึกสถานะ GS A/B (Status: OK=เขียว, Warning=เหลือง, Fault=แดง) และ Problems Overview ก่อนเริ่ม
  2. ทำ Snapshot ก่อนเริ่มงาน: ที่ RCMS เปิด terminal → make_snapshot.sh <name> <destination path> (เก็บ config + log ทุก subsystem เป็น .tar.gz; อาจใช้เวลานาน ตรวจพื้นที่ disk ก่อน)
  3. งานที่ต้องปิด GS (ถอด fan unit, ปลดสาย RF วัด VSWR, เปลี่ยนบอร์ด) ทำทีละช่อง โดยให้อีกช่องเป็นตัวหลักและแจ้ง DCA/ATC
  4. สวมสายรัดข้อมือกันไฟฟ้าสถิต (ESD) เมื่อจับบอร์ด SPB3/PTM – PTM2 ไม่รองรับ hot-plug ต้องถอดไฟก่อนถอด/ใส่
  5. แปรง/ผ้าทำความสะอาดต้องเป็นวัสดุ antistatic; หน้าแผงใช้น้ำสบู่/น้ำสะอาดเท่านั้น ห้ามแอลกอฮอล์/ตัวทำละลาย
เครื่องมือใช้กับ
Antenna Analyzer + OSL cal kit + N/SMA adaptorVSWR RX/TX 1030/1090 MHz, Monitor antenna
MultimeterGPS antenna path (Ω), AC input, UPS/battery voltage
Vacuum / blower, แปรง antistaticDust filter mat, ventilation
Laptop (SSH/terminal) หรือ RCMSgsinfo, snapshot, log

1. Antenna Subsystem

1-a
Visual inspection and mechanical check
Standard value: Normal  ·  บันทึกช่อง: CH.A / CH.B   Half-yearly (H)Yearly (Y)
เครื่องมือ
กล้องประแจเทปพันกันน้ำ (self-vulcanizing)
ขั้นตอนการตรวจสอบ
  1. ตรวจ RX/TX antenna และ GPS antenna พร้อมสาย/ขั้วต่อ – ความเสียหายของการติดตั้ง, การกัดกร่อน, สัตว์กัดแทะ
  2. ตรวจขั้วต่อ RF/AF และสายดิน (earthing) แน่น, เทป self-vulcanizing รอบขั้วต่ออยู่ในสภาพดี
  3. ตรวจ Lightning/EMP protector: quarter-wave – ตรวจ grounding/bonding และหน้าสัมผัส (ทาจาระบีหน้าสัมผัสบางๆ ถ้ามีสนิม); GDT – ตรวจ/เปลี่ยน capsule ถ้าเสีย
  4. ตรวจ housing/ช่องระบายของตู้ outdoor ไม่มีฝุ่น/สิ่งกีดขวาง
เกณฑ์ผ่าน (Pass criteria)
ไม่พบความเสียหาย ขั้วต่อแน่น เทปกันน้ำสมบูรณ์
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Checked CH.A/CH.B + รูป
📘 อ้างอิง Manual: Thales ADS-B Hardware AX 680 Part 1 (83140 56224, Ed.10.13) §4.2.1 Damage Check/Visual Inspection; Thales ADS-B AS 68x Family Technical Manual (83140 56221, Ed.04.13) §4.1.4, §4.1.12
1-b
VSWR Check (RX/TX, Monitor) + GPS antenna path
Standard value: < 1.5  ·  บันทึกช่อง: CH.A / CH.B   Half-yearly (H)Yearly (Y)
เครื่องมือ
Antenna AnalyzerOSL cal kitMultimeter
ขั้นตอนการตรวจสอบ
  1. แจ้ง DCA ว่าจะปิดรับ-ส่งของ GS ช่องที่วัด (อีกช่องยังทำงาน)
  2. ตั้ง Analyzer โหมด SWR ช่วง ~1.00–1.12 GHz, Calibrate OSL ที่ปลายสายทดสอบ, ตั้ง marker M1 = 1030 MHz, M2 = 1090 MHz
  3. ปลดสาย RX/TX antenna ที่ขั้ว RF ของ SPU (SMA) → ต่อ Analyzer → บันทึก screenshot
  4. ทำซ้ำกับสาย Monitor (ถ้ามี) และอีกช่อง
  5. GPS: ใช้ Multimeter วัดความต้านทาน DC ของเส้นทางสาย GPS antenna (บันทึกเป็น Ω เพื่อเปรียบเทียบแนวโน้ม) – หลังต่อกลับตรวจ PTM LED Antenna = เขียว
  6. ต่อสายกลับ ขันแน่น พันเทปกันน้ำส่วนที่อยู่นอกอาคาร ตรวจ GS กลับเป็นสีเขียวที่ MTSC
เกณฑ์ผ่าน (Pass criteria)
VSWR < 1.5 ที่ 1030 และ 1090 MHz ทุกสาย
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
กรอกตาราง ADS-B Report (VSWR RX/TX 1030/1090, Monitor, GPS Ω) ทั้ง Channel A/B + screenshot ใน Photo Log
⚠ GDT lightning protector ที่เสีย ตรวจพบยากจากการวัด VSWR เพราะวัดที่กำลังต่ำ – ถ้ามีอาการ TX failure ให้ตรวจ GDT pills แยก (HW §4.3.4.1.2)
ผลรอบที่ 1 (สัญญาที่ 1, พ.ย. 2568) ที่ต้องติดตาม: YGN: Ch.A 1.11/1.13, Ch.B 1.09/1.06, GPS 758/780 Ω · MDY: Ch.A 1.09/1.13, Ch.B 1.12/1.09, GPS 749/258 Ω (Ch.B ต่างมาก → ติดตาม)
📘 อ้างอิง Manual: Thales ADS-B Hardware AX 680 Part 1 (83140 56224, Ed.10.13) §4.3.4.1.2–4.3.4.1.3; Thales ADS-B AS 68x Family Technical Manual (83140 56221, Ed.04.13) §3.5 Installation report (RF cable VSWR) ; ค่า spec <1.5 ตาม Checklist/STX interface

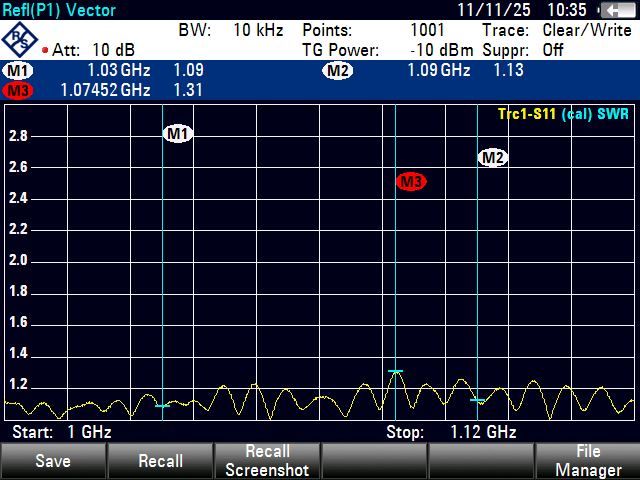

ตัวอย่าง VSWR RX/TX Ch.A – Mandalay รอบที่ 1 (1.03 GHz = 1.09, 1.09 GHz = 1.13)
ตัวอย่าง VSWR RX/TX Ch.A – Mandalay รอบที่ 1 (1.03 GHz = 1.09, 1.09 GHz = 1.13)

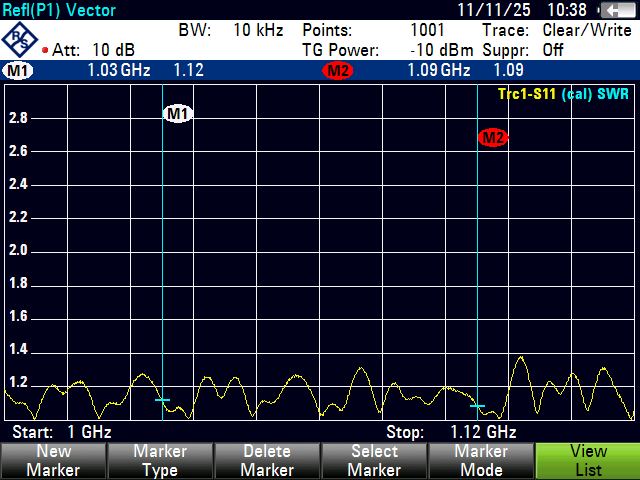

ตัวอย่าง VSWR RX/TX Ch.B – Mandalay รอบที่ 1
ตัวอย่าง VSWR RX/TX Ch.B – Mandalay รอบที่ 1

2. Processor Subsystem (AX 680 SPU)

2-a
Signal Processing Board (SPB3) Check
Standard value: Normal  ·  บันทึกช่อง: CH.A / CH.B   Half-yearly (H)Yearly (Y)
ขั้นตอนการตรวจสอบ
  1. ที่หน้า SPU ตรวจ LED ของ SPB3: FAIL = เขียว (แดง = BITE error), RX กระพริบ (รับ telegram), TX กระพริบ (ถ้ามีการส่ง), TT ปกติดับ, DC ติด (จ่ายไฟให้ RX LNA)
  2. ที่ RCMS → GS Manager → SPB3 → หน้า Monitoring: Software Status / Hardware Status (Fan, Temperature) / Status of other internal checks ต้องเป็นสีเขียว; Problems Overview ว่าง
  3. บันทึก Current temperature (°C) และ Software version (หน้า Software)
  4. ใช้ gsinfo -c / gsinfo -l (บน GS) ดูสถานะ GSCTRL/ราย runtime parameter ถ้าต้องการรายละเอียด
  5. เปรียบเทียบจำนวน target/ข้อความที่รับได้ทั้ง GS A/B ที่ TSD
เกณฑ์ผ่าน (Pass criteria)
LED และสถานะทั้งหมดปกติ ไม่มี problem code
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Checked + อุณหภูมิ/SW version ใน REMARKS + screenshot หน้า Monitoring
ผลรอบที่ 1 (สัญญาที่ 1, พ.ย. 2568) ที่ต้องติดตาม: YGN: SPB3A Ch.A เปลี่ยนแล้ว · MDY: SPB3A Ch.A เปลี่ยนแล้ว, SPB3A Ch.B เสีย (รับ ADS-B target ไม่ได้) ต้องเปลี่ยน → ตรวจสถานะการเปลี่ยน
📘 อ้างอิง Manual: Thales ADS-B Hardware AX 680 Part 1 (83140 56224, Ed.10.13) §2.1.2.5 (p.2-10), §4.3.2 step 4; Thales MLAT/ADS-B Software AX/BX 680 Part 2 (83140 56329, Ed.09.13) §3.10.3.2 SPB3 Page ‘Monitoring’
Fig. 2-13 SPB3 indicators (RX, TX, TT, FAIL, DC) and reset
Fig. 2-13 SPB3 indicators (RX, TX, TT, FAIL, DC) and reset

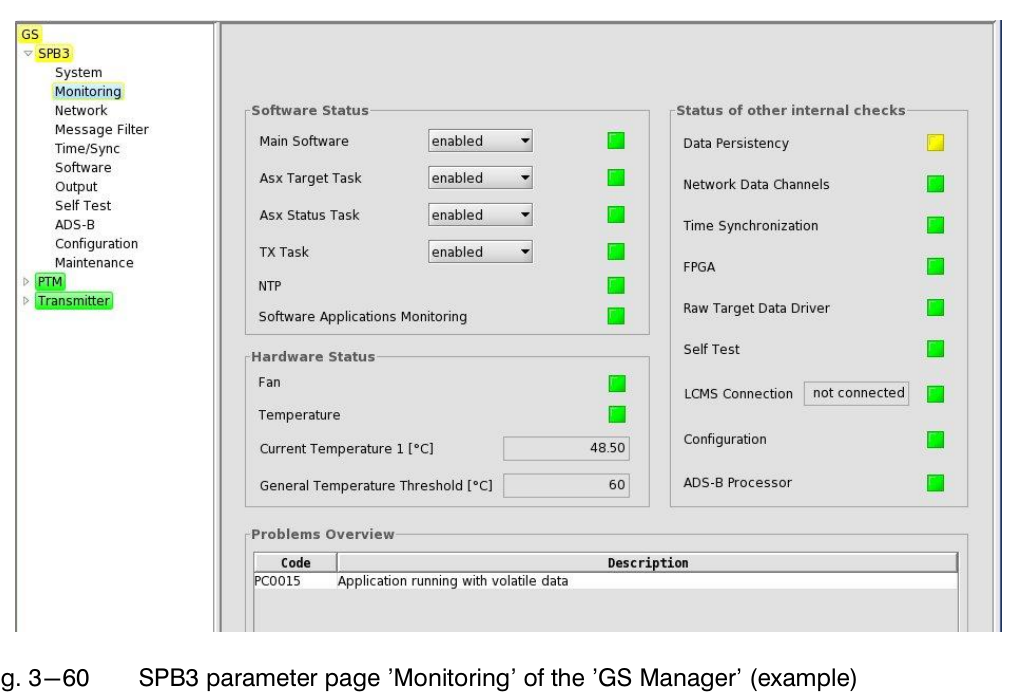

Fig. 3-60 SPB3 parameter page ‘Monitoring’ ใน GS Manager
Fig. 3-60 SPB3 parameter page ‘Monitoring’ ใน GS Manager

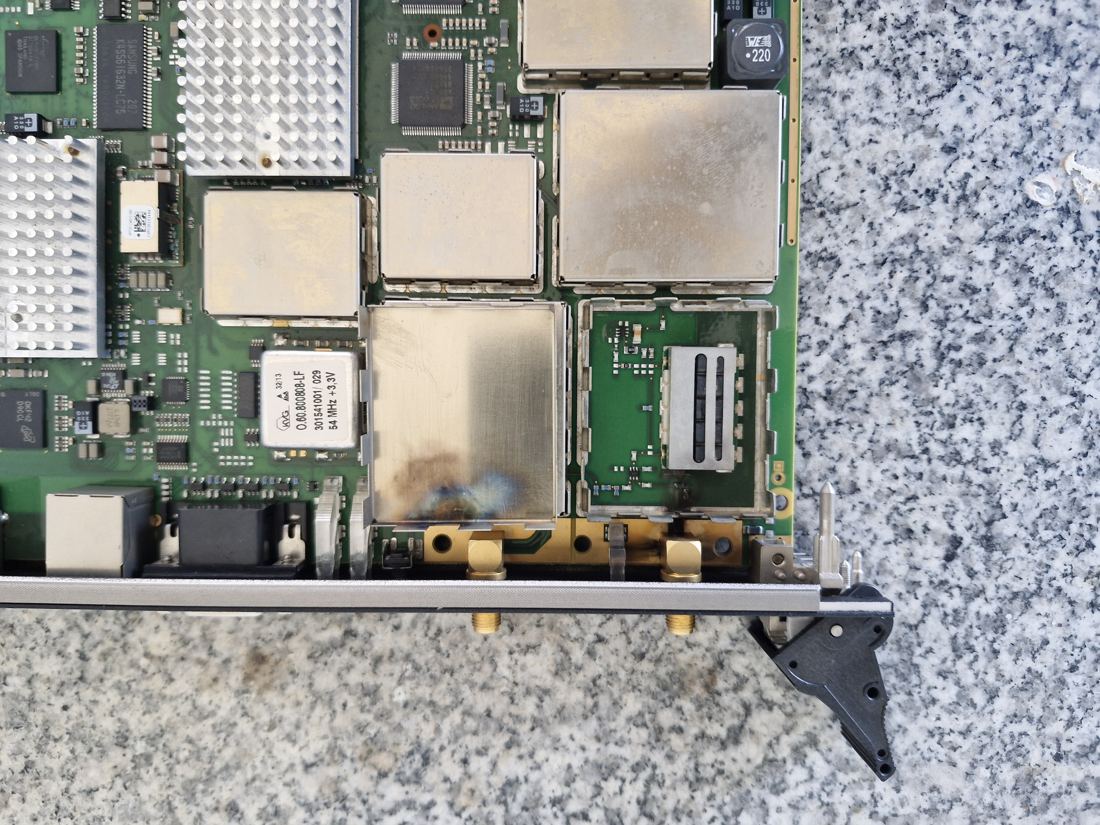

Mandalay รอบที่ 1 – SPB3A Ch.A ที่เสียหาย (ไหม้) และถูกเปลี่ยน
Mandalay รอบที่ 1 – SPB3A Ch.A ที่เสียหาย (ไหม้) และถูกเปลี่ยน
2-b
Position and Timing Module (PTM) Check
Standard value: Normal  ·  บันทึกช่อง: CH.A / CH.B   Half-yearly (H)Yearly (Y)
ขั้นตอนการตรวจสอบ
  1. LED ที่ PTM: Position Fail ดับ, Time Fail ดับ, BITE ดับ, 1PPS กระพริบทุก 1 วินาที, Antenna = เขียว, LNA DC ติด
  2. GS Manager → PTM → หน้า Monitoring: Data Available = true, GPS Time ถูกต้อง, Number of Satellites/Satellites Tracked > 0 (แนะนำ ≥ 4), Lat/Long/Alt ตรงกับตำแหน่งที่ประกาศ
  3. หน้า SPB3 (GPS): GPS enabled, Time Synchronisation based on = gps, HPL และจำนวนดาวเทียม ≠ 0, position/time deviation ต่ำกว่า threshold
  4. ถ้า Antenna LED แดง: ตรวจสาย/LNA – หาก short วงจรไฟ antenna จะ latch ต้องปิด-เปิด SPU หรือถอดใส่ PTM ใหม่หลังแก้ไข
เกณฑ์ผ่าน (Pass criteria)
GPS lock, 1PPS ปกติ, ไม่มี Fail LED
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Checked + จำนวนดาวเทียมใน REMARKS
⚠ PTM2 ไม่ใช่ hot-pluggable – ถอดไฟ SPU ก่อนถอด/ใส่ (มิฉะนั้นบอร์ดเสียหาย)
ผลรอบที่ 1 (สัญญาที่ 1, พ.ย. 2568) ที่ต้องติดตาม: YGN: PTM2 Ch.B ตรวจจับ GPS ไม่ได้ · MDY: PTM2 Ch.B เปลี่ยนแล้ว
📘 อ้างอิง Manual: Thales ADS-B Hardware AX 680 Part 1 (83140 56224, Ed.10.13) §2.1.3 PTM indicators (p.2-13), §4.3.4.1.1 GPS Fault; Thales MLAT/ADS-B Software AX/BX 680 Part 2 (83140 56329, Ed.09.13) §3.10.4 Subsystem ‘PTM’

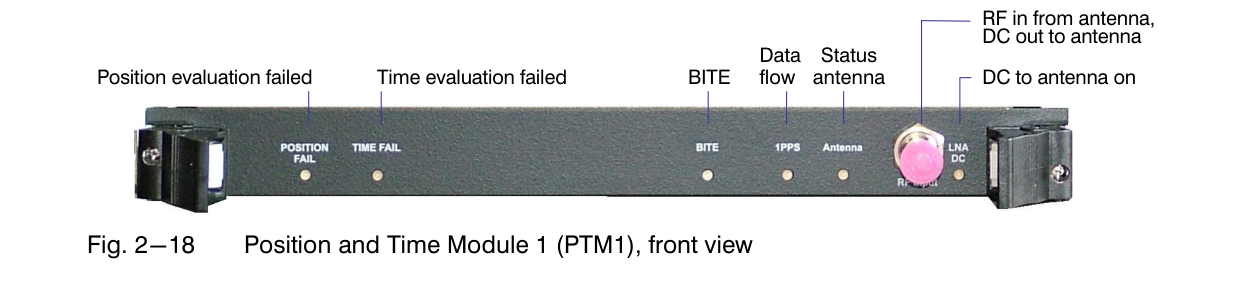

Fig. 2-18 PTM1 front view – Position/Time fail, BITE, 1PPS, Antenna, LNA DC
Fig. 2-18 PTM1 front view – Position/Time fail, BITE, 1PPS, Antenna, LNA DC

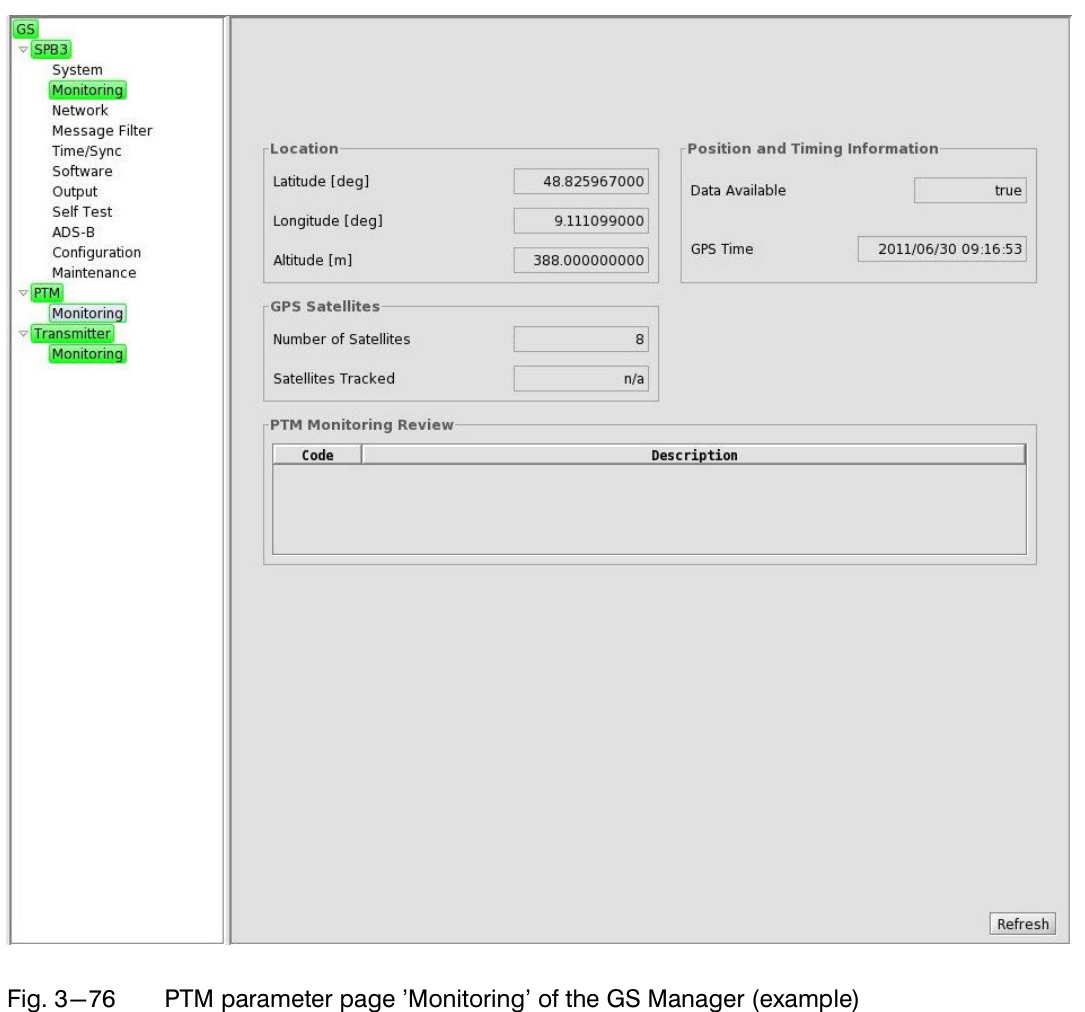

Fig. 3-76 PTM parameter page ‘Monitoring’
Fig. 3-76 PTM parameter page ‘Monitoring’
2-c
AC/DC Converter Check
Standard value: Normal  ·  บันทึกช่อง: CH.A / CH.B   Half-yearly (H)Yearly (Y)
เครื่องมือ
Multimeter
ขั้นตอนการตรวจสอบ
  1. LED ของ converter: Power = เขียว ติด, Fault = ดับ
  2. ตรวจ AC input ด้านหลัง SPU (Mains switch I/0, fuse 2× T3.2A 250V) และวัดแรงดันขาเข้า (90–264 VAC)
  3. ตรวจสายไฟ/ขั้วต่อไม่ร้อนผิดปกติ
เกณฑ์ผ่าน (Pass criteria)
Power LED ติด, Fault ดับ, แรงดันขาเข้าในช่วง
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Checked + ค่า AC input
📘 อ้างอิง Manual: Thales ADS-B Hardware AX 680 Part 1 (83140 56224, Ed.10.13) §2.1.5 Power Supply (p.2-14), §4.3.2 step 1

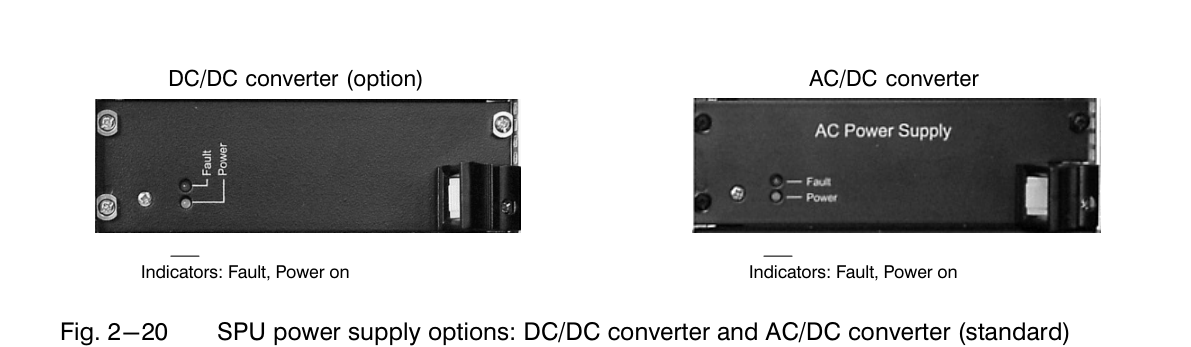

Fig. 2-20 SPU power supply: DC/DC (option) และ AC/DC converter (Fault / Power LEDs)
Fig. 2-20 SPU power supply: DC/DC (option) และ AC/DC converter (Fault / Power LEDs)
2-d
Fan Unit Check (+ cleaning dust filter mat)
Standard value: Normal  ·  บันทึกช่อง: CH.A / CH.B   Half-yearly (H)Yearly (Y)
เครื่องมือ
Vacuum cleanerไขควง
ขั้นตอนการตรวจสอบ
  1. ตรวจ LED หน้า fan unit: FAN FAIL ดับ, GS FAIL ดับ; ฟังเสียงพัดลม
  2. (ทำทีละ GS) ปิด AC/DC supply ของ ground station
  3. คลาย captive screw ของ fan unit → ดึงออกด้วย front handle
  4. ด้านหลังดึง dust filter mat frame ออกด้วย extractor handle → เคาะ/ดูดฝุ่น หรือเปลี่ยนแผ่นใหม่ถ้าเสื่อม
  5. ใส่ filter frame จนสุด → ใส่ fan unit กลับ ขัน captive screw → เปิดไฟ GS และตรวจกลับเป็นปกติ
เกณฑ์ผ่าน (Pass criteria)
พัดลมหมุนปกติ ไม่มี fail LED, แผ่นกรองสะอาดไม่ขาด (Preventive exchange fan unit ทุก ~3 ปี)
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Checked + รูปก่อน/หลัง
ผลรอบที่ 1 (สัญญาที่ 1, พ.ย. 2568) ที่ต้องติดตาม: MDY: filter เสื่อม ต้องเปลี่ยน → นำแผ่นกรองสำรองไปถ้ามี / ตรวจว่า DCA เปลี่ยนแล้วหรือไม่
📘 อ้างอิง Manual: Thales ADS-B Hardware AX 680 Part 1 (83140 56224, Ed.10.13) §2.1.6 Fan unit, §4.2.5 Cleaning, §4.2.5.1 (p.4-7), §4.2.6

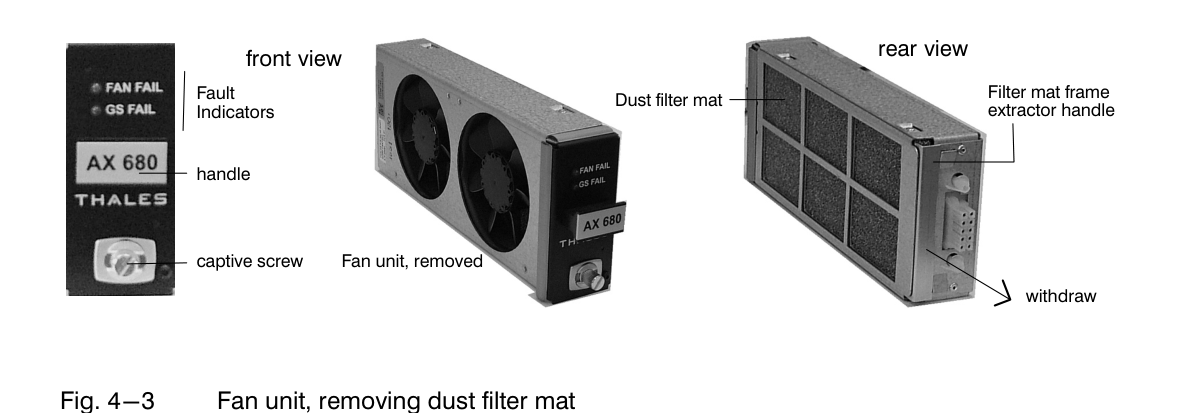

Fig. 4-3 Fan unit, removing dust filter mat
Fig. 4-3 Fan unit, removing dust filter mat

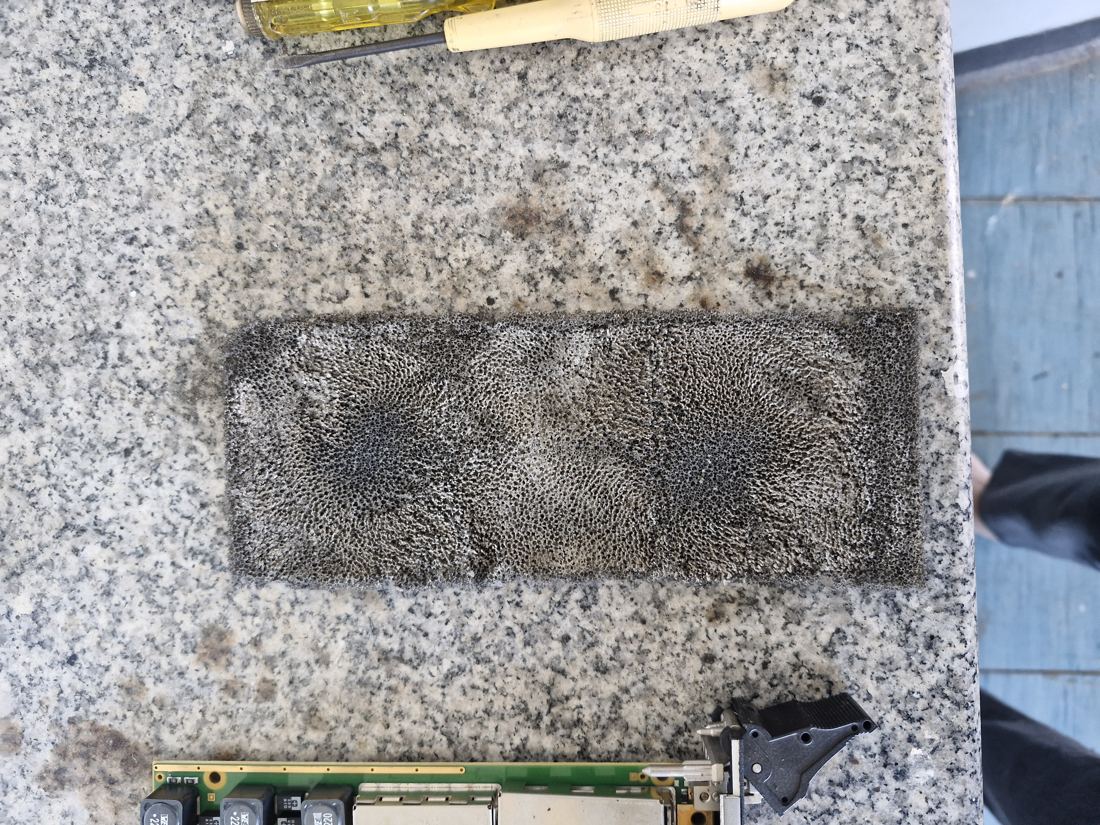

Mandalay รอบที่ 1 – Fan filter เสื่อม ต้องเปลี่ยน
Mandalay รอบที่ 1 – Fan filter เสื่อม ต้องเปลี่ยน

3. UPS

3-a
Visual inspection and Cleaning
Standard value: Normal  ·  บันทึกช่อง: CH.A / CH.B   Half-yearly (H)Yearly (Y)
ขั้นตอนการตรวจสอบ
  1. ทำความสะอาดรอบ UPS/ช่องระบายอากาศด้วยเครื่องดูดฝุ่น
  2. ตรวจหน้าจอ/LED: LINE ติด, Inverter ปกติ, Bypass ไม่ติด, Battery ไม่กระพริบ; เช็ครายการ warning (UPS STATUS)
  3. ตรวจอุณหภูมิห้อง (แบตเตอรี่อายุยาวเมื่อ < 25 °C)
เกณฑ์ผ่าน (Pass criteria)
ไม่มี warning, สะอาด
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Checked หรือ “Use common building UPS” ถ้าไม่มี UPS เฉพาะ
ผลรอบที่ 1 (สัญญาที่ 1, พ.ย. 2568) ที่ต้องติดตาม: YGN: ใช้ UPS รวมของอาคาร (ไม่ได้ตรวจ)
📘 อ้างอิง Manual: Thales ADS-B Hardware AX 680 Part 1 (83140 56224, Ed.10.13) §4.2.8.1, §4.3.2 step 6 (RT1000/RT2000), §4.3.3 (XS 1000R)
3-b
Battery Discharge check
Standard value: Normal  ·  บันทึกช่อง: CH.A / CH.B   Half-yearly (H)Yearly (Y)
เครื่องมือ
Multimeter
ขั้นตอนการตรวจสอบ
  1. ขออนุญาต DCA (ทดสอบทีละ UPS ที่จ่ายให้ GS ช่องเดียว)
  2. วัดแรงดันแบตเตอรี่ขณะชาร์จเต็ม (float) บันทึกค่า
  3. สั่ง Battery test จากหน้า UPS หรือปลดไฟ mains ชั่วคราว ให้ UPS จ่ายโหลด 2–5 นาที → ตรวจว่าไม่ดับ, บันทึกแรงดัน/เวลาสำรองที่เหลือ
  4. คืนไฟ mains ตรวจ UPS กลับโหมดปกติ
เกณฑ์ผ่าน (Pass criteria)
UPS จ่ายโหลดได้ไม่ตก, ไม่มีข้อความ “Battery maintenance necessary”; อายุแบต 3–5 ปี
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Checked + แรงดัน/runtime
ผลรอบที่ 1 (สัญญาที่ 1, พ.ย. 2568) ที่ต้องติดตาม: MDY: แบตเตอรี่เสื่อม (ไม่มีแรงดัน/ชาร์จไม่เข้า) ต้องเปลี่ยน
📘 อ้างอิง Manual: Thales ADS-B Hardware AX 680 Part 1 (83140 56224, Ed.10.13) §4.2.8 Maintenance of UPS battery packs, §4.2.8.3 When to replace

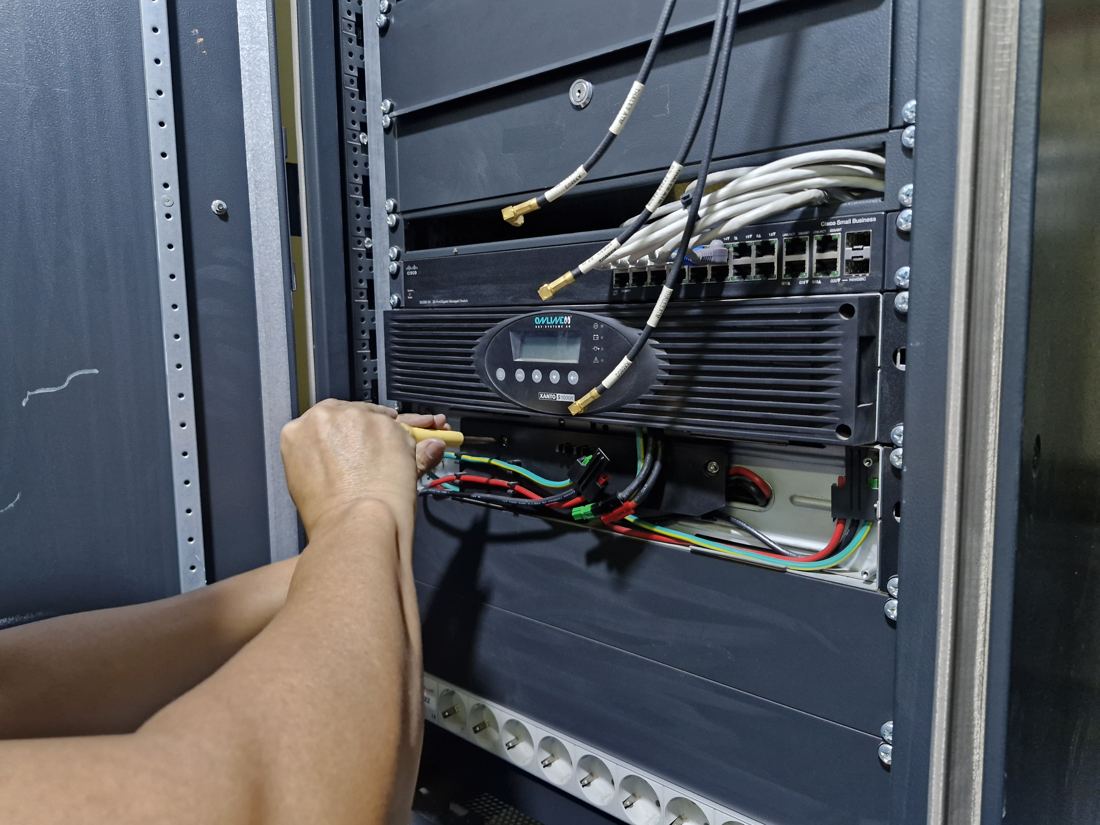

Mandalay รอบที่ 1 – UPS Battery
Mandalay รอบที่ 1 – UPS Battery

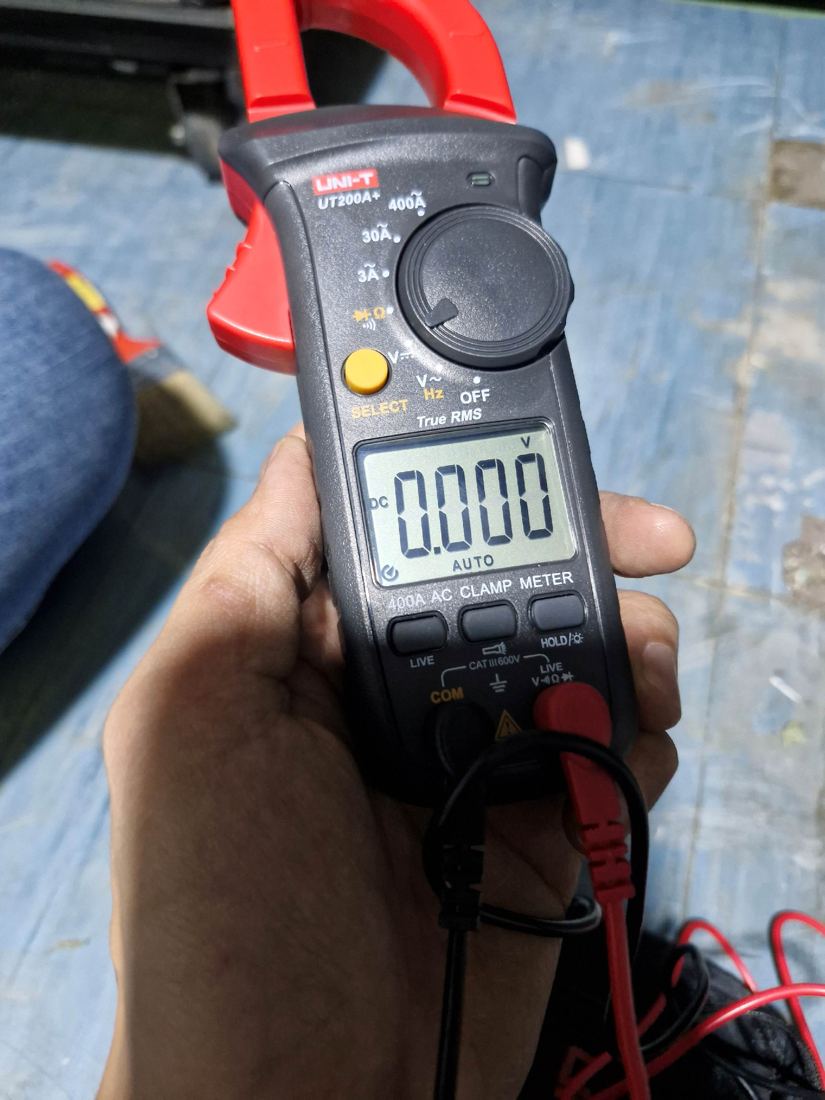

Mandalay รอบที่ 1 – วัดแรงดันแบตเตอรี่ (เสื่อม ไม่มีแรงดัน ชาร์จไม่เข้า)
Mandalay รอบที่ 1 – วัดแรงดันแบตเตอรี่ (เสื่อม ไม่มีแรงดัน ชาร์จไม่เข้า)

4. RCMS

4-a
Visual inspection and general cleaning
Standard value: Normal  ·  บันทึกช่อง: CH.A / CH.B   Half-yearly (H)Yearly (Y)
ขั้นตอนการตรวจสอบ
  1. ทำความสะอาดภายนอก PC/จอ/คีย์บอร์ด (ผ้า antistatic, screen cleaner)
  2. ตรวจช่องระบายและพัดลม PC
  3. ตรวจสาย LAN/ไฟ
เกณฑ์ผ่าน (Pass criteria)
สะอาด
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Checked
📘 อ้างอิง Manual: Thales ADS-B Hardware AX 680 Part 1 (83140 56224, Ed.10.13) §4.2.1 (Indoor/ATC room), §4.2.5
4-b
Function check
Standard value: Normal  ·  บันทึกช่อง: CH.A / CH.B   Half-yearly (H)Yearly (Y)
ขั้นตอนการตรวจสอบ
  1. เปิด MTSC: Site tree และสถานะ GS A/B, CPS (ถ้ามี) เป็นเขียว; Execution mode = Operational
  2. เปิด TSD ตรวจ target แสดงผลปกติ
  3. TX power check (relative): login GS-R เป็น root → gsinfo -stl → บันทึก ‘sig level’ (dBm) ของ transmitter แต่ละตัว; ลดลง ≥3 dB จากรอบก่อน = กำลังส่งลด
  4. RX sensitivity check: บน CPS tail -f /local/data/logs/downlink | grep "|SIC|" → คอลัมน์ที่ 15 = ระดับสัญญาณ; รับได้ < −80 dBm ถือว่ายอมรับได้
  5. ทำ make_snapshot.sh เก็บ config/log (ถ้ายังไม่ทำตอนเริ่ม)
เกณฑ์ผ่าน (Pass criteria)
สถานะปกติ, sensitivity ดีกว่า −80 dBm, TX level ไม่ลดลง ≥3 dB
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Checked + ค่า sig level / sensitivity ใน REMARKS
📘 อ้างอิง Manual: Thales ADS-B Hardware AX 680 Part 1 (83140 56224, Ed.10.13) §4.2.2–4.2.4; Thales MLAT/ADS-B Software AX/BX 680 Part 2 (83140 56329, Ed.09.13) §6.4 Making a snapshot, Annex B gsinfo

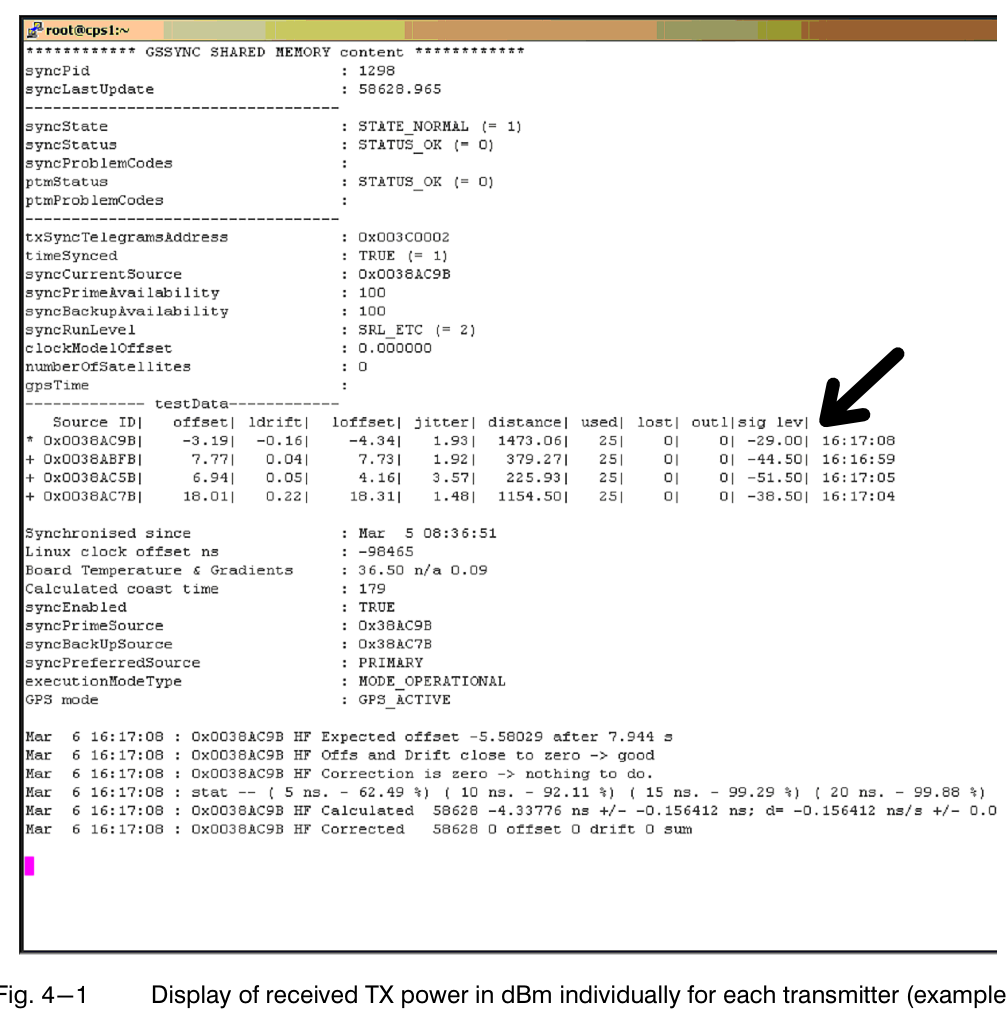

Fig. 4-1 `gsinfo -stl` แสดง received TX power (dBm) ของแต่ละ transmitter
Fig. 4-1 gsinfo -stl แสดง received TX power (dBm) ของแต่ละ transmitter
4-c
Alarm System Testing
Standard value: Normal  ·  บันทึกช่อง: CH.A / CH.B   Half-yearly (H)Yearly (Y)
ขั้นตอนการตรวจสอบ
  1. ทดสอบระหว่างงานที่ปิด GS ทีละช่อง (เช่น ตอนถอด fan unit/ปลดสาย VSWR): ตรวจว่า MTSC แสดง Fault (แดง)/Warning และมีเสียง/visible alarm
  2. ใช้ ‘Acknowledge Fault Status’ หยุดการกระพริบ
  3. เมื่อคืนสภาพ ตรวจว่าสถานะกลับเขียวและ problem code หาย (Problems Overview ว่าง)
เกณฑ์ผ่าน (Pass criteria)
Alarm แสดงถูกต้องและ clear ได้
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Checked + เหตุการณ์ที่ใช้ทดสอบ
📘 อ้างอิง Manual: Thales MLAT/ADS-B Software AX/BX 680 Part 2 (83140 56329, Ed.09.13) §1.4.2.1 Status definition, §2.3.6 Main window/Problems overview
4-d
Hard disk cleanup (Yearly)
Standard value: Normal  ·  บันทึกช่อง: CH.A / CH.B   Yearly (Y)
ขั้นตอนการตรวจสอบ
  1. RCMS เป็น Linux – ไม่ต้อง defragment
  2. ตรวจพื้นที่ด้วย df -h
  3. ย้าย/ลบ snapshot และ log เก่าที่ไม่ใช้ (เก็บสำเนาไว้ก่อน) ในโฟลเดอร์ปลายทางที่ใช้เก็บ snapshot (เช่น /tmp)
เกณฑ์ผ่าน (Pass criteria)
พื้นที่ว่างเพียงพอ (snapshot ต้องการได้ถึง 40 GB)
สิ่งที่ต้องบันทึกลง Checklist / Photo Log
Checked + % disk usage
📘 อ้างอิง Manual: Thales MLAT/ADS-B Software AX/BX 680 Part 2 (83140 56329, Ed.09.13) §6.4 (disk space note)

รายการใน Manual ที่ไม่อยู่ใน Checklist

รายการรอบอ้างอิง
Preventive exchange of fan tray~3 ปี (AS68x: 2 ปี)HW §4.2.6
Preventive exchange of UPS battery3–5 ปีHW §4.2.8
Lithium battery ใน RCMS/LCMS~5 ปีHW §4.2.7
Check/change quarter-wave lightning/EMP protectors, grounding/bondingYearlyAS68x §4.1.12
