Work Instruction – Surveillance PM, CNS Maintenance Myanmar (สัญญาที่ 2 รอบที่ 1)
ชุดเอกสารนี้จับคู่ รายการใน Checklist (สร้างจากแบบฟอร์มสัญญาที่ 1 รอบที่ 1) กับ ขั้นตอนใน Manual ของแต่ละระบบ พร้อมภาพประกอบ, เกณฑ์ผ่าน, สิ่งที่ต้องบันทึก และผลรอบที่แล้วที่ต้องติดตาม · แตะที่ขั้นตอนเพื่อติ๊กว่าทำแล้ว (จำไว้ในเครื่องนี้) · กดรูปเพื่อขยาย · พิมพ์ได้ (Ctrl/Cmd + P)
WI-01
MSSR Thales RSM 970S – Preventive Maintenance Inspection
26 รายการตรวจ
WI-02
NEC ASR/SSR (PSR + MSSR) – Preventive Maintenance Inspection
17 รายการตรวจ
WI-03
ADS-B Thales AX 680 (MAGS) – Preventive Maintenance Inspection
12 รายการตรวจ
WI-04
ATC Automation (Thales TopSky / Mini-TopSky) – Hardware PM
7 รายการตรวจ
แผนงาน 28 Oct – 13 Nov 2026 & Checklist ที่ใช้
| Site | วันที่ PM | ระบบ (Surveillance) | ไฟล์ Checklist (โฟลเดอร์ 01_Checklist) |
|---|---|---|---|
| Yangon (RGN) | Wed 28 Oct (Meeting + PM #1) – Tue 3 Nov · Sun 1 Nov พัก | MSSR RSM 970S · NEC ASR/SSR · ADS-B AX 680 · TopSky | Yangon/SSR and ADS-B PM Form - Yangon (C2R1).xlsx Yangon/ATC Automation PM Form - Yangon (C2R1).xlsx |
| Mandalay (MDY) | Wed 4 – Sat 7 Nov (บิน RGN–MDL 06:00 วันที่ 4) | MSSR RSM 970S · NEC ASR/SSR · ADS-B AX 680 · Mini-TopSky | Mandalay/SSR and ADS-B PM Form - Mandalay (C2R1).xlsx Mandalay/ATC Automation PM Form - Mandalay (C2R1).xlsx |
| Naypyitaw (NYT) | Mon 9 – Thu 12 Nov (Sun 8 พัก + บิน MDL–NYT) | NEC SSR · ADS-B (ยืนยันว่ามีติดตั้ง) · ATC position (สำรวจสถานะ) | Naypyitaw/SSR and ADS-B PM Form - Naypyitaw (C2R1).xlsx Naypyitaw/ATC Automation PM Form - Naypyitaw (C2R1).xlsx |
TIME ในแบบฟอร์มตั้งไว้ 0330–1030 UTC ตามรอบที่ 1 · ผู้ตรวจคนที่ 2 เว้นไว้ให้กรอก (ตามหนังสือ ธป.ธก ๓๑๐/๒๕๖๙ ทีม Surveillance = วศรุต จึงสุวดี, อภิชัย ธีรวนบดี)
หลักการกรอก Checklist
- ช่อง CH.A / CH.B: ใส่ค่าที่วัดได้ (ตัวเลข+หน่วย) หรือ Checked สำหรับงาน inspection/cleaning
- รายการที่ทำไม่ได้: ใส่ “-” และเขียนเหตุผลใน REMARKS เช่น Not performed due to DCA's requirement, Radar out of service, Yearly item
- ค่าที่อยู่นอกเกณฑ์/มีการปรับ: บันทึกค่าก่อนและหลังปรับ
- ทุกภาพถ่าย/screenshot/.pcap → บันทึกใน sheet Photo Log (มีในทุกไฟล์ SSR and ADS-B)
- สิ่งที่พบ (Finding) ที่ต้องแก้ไข → สรุปเป็นรายการ CM เสนอ PAI/DCA
- ตาราง ADS-B Report (ใต้ sheet ADS-B): VSWR RX/TX 1030/1090 MHz, Monitor, GPS – Channel A/B
- ATC Automation: เปลี่ยน ☐ เป็น ☑ เมื่อทำเสร็จ
รายการที่ DCA ไม่อนุญาตในรอบที่ 1 (ต้องขออนุญาตก่อนทุกครั้ง)
| ระบบ | รายการ | Site |
|---|---|---|
| RSM 970S | SWR measurement, Encoder, Oil replacement (baffle/pedestal/motor), STX Peak power (SUM/CONTROL) | YGN, MDY |
| NEC | LCMS Azimuth & Trigger/Video signals, TX (DC PSU, pulse, power, freq, PRF), SSR Peak power | MDY |
| NEC | ไม่ได้วัดทั้งหมดเพราะ radar out of service (YGN: ปัญหาเครื่องปรับอากาศ, NPT) | YGN, NPT |
ผลรอบที่ 1 (พ.ย. 2568) ที่ต้องติดตามในรอบนี้
| Site | ระบบ | Finding |
|---|---|---|
| YGN | RSM 970S | MSSR ทำงาน Mode A/C · RCMS reboot บ่อย (เปลี่ยน mainboard แล้วยังเป็น) · +48V ไม่มีแรงดัน (ไม่มี polarization transition) |
| YGN | NEC | Radar หยุดทำงานจากปัญหาเครื่องปรับอากาศ |
| YGN | ADS-B | SPB3A Ch.A ถูกเปลี่ยน · PTM2 Ch.B ตรวจจับ GPS ไม่ได้ · ใช้ UPS อาคาร |
| MDY | RSM 970S | Oil level Motor set 1 ต่ำกว่า set 2 · DPC1 reboot บ่อย (Health check Thales แนะนำเปลี่ยน DPC) · RF unit ค้างเมื่อสลับช่องเร็ว · PSU 15V CH1 ไม่ใช่ของแท้ |
| MDY | NEC | Signal Processor Unit (SPU) Ch.A alarm ต้องเปลี่ยน · ปรับ EXC OUT แล้ว |
| MDY | ADS-B | SPB3A Ch.B เสีย ต้องเปลี่ยน · PTM2 Ch.B เปลี่ยนแล้ว · Fan filter เสื่อม · UPS battery เสื่อม |
| NPT | NEC | Radar out of service · สายไฟตู้ PDB ถูกหนูกัด |
| NPT | ATC | Approach Control position เสียหายจากแผ่นดินไหว |
เครื่องมือ Surveillance Team (CNS Maintenance Tool Lists – 7 bags, Oct 2026)
| # | รายการ | S/N |
|---|---|---|
| 1 | Cleaning Kit (Contact Cleaner, Screen Cleaner) | - |
| 2 | Hand tools set | - |
| 3 | Multimeter | 96430028 |
| 4 | Antenna Analyzer | 300297597 |

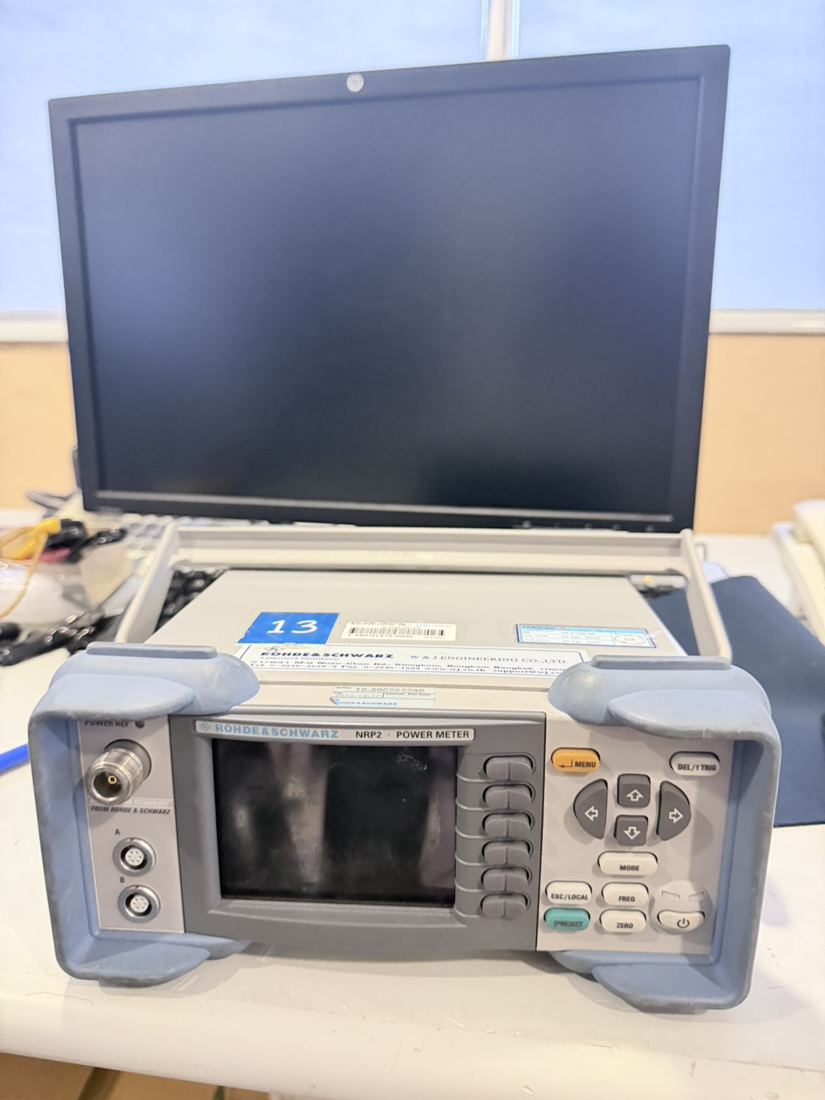

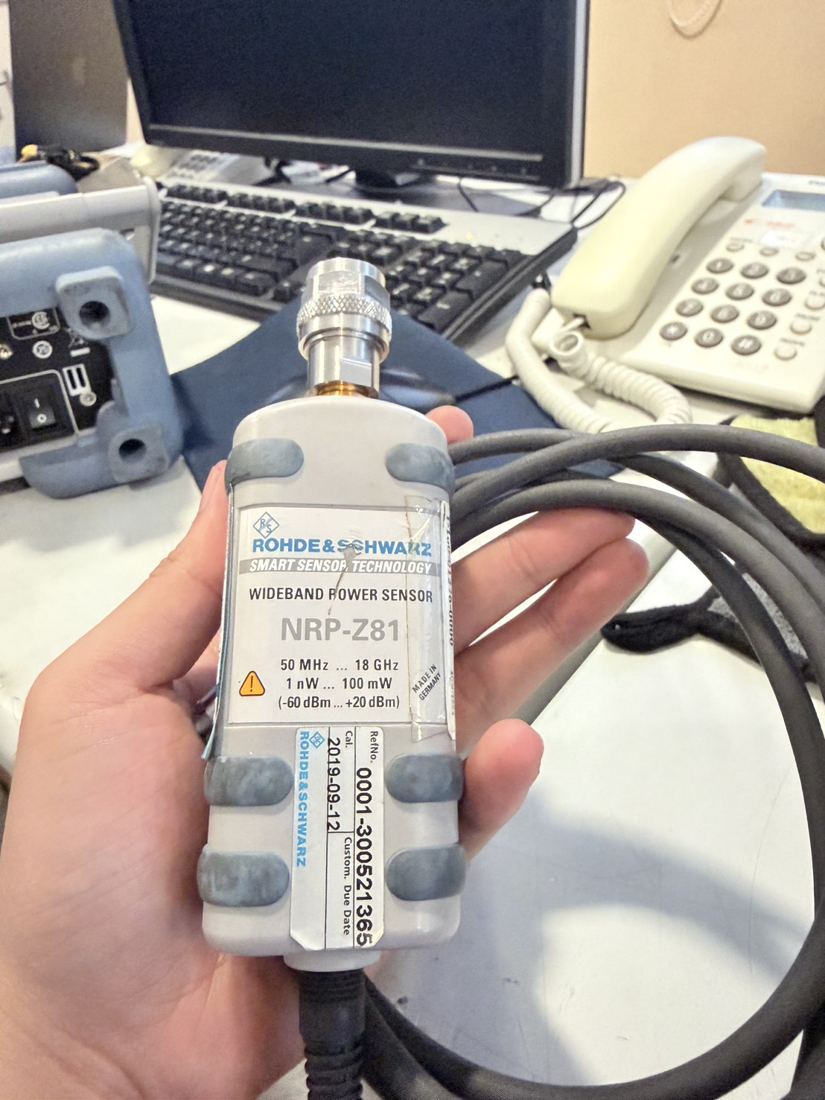

| 5 | Power Meter + Power Sensor (R&S) | 1144-101537-XG / 1137-101145-FP |
| 6 | Connector & Cable set | - |
เอกสารอ้างอิง (ในโฟลเดอร์สัญญาที่ 1 รอบที่ 1/Mannual)
- MH01 Maintenance Handbook rev1.0 – NEC ASR/SSR Myanmar (2023)
- Thales Radar Health Check proce by DCA – Daily/Monthly/Yearly Maintenance Procedures & Check Lists (RSM 970S)
- 03_STX_2000NG.pdf – Thales STX 2000NG Technical Manual · 2YM Mandalay RSM970S Health Check Report (Jan 2025)
- ADS-B AX 680 Part1 HW EN 10.13 · MLAT ADS-B AXBX 680 Part2 SW EN 09.13 · ADS-B AS 68x EN 04.13 · Training Exercise Book for MLAT v004
- Preventive maintenance Project scope of work ver 2 (PAI) · WORK PLAN CNS Maintenance 28Oct–13Nov2026
